Пример 2.14

Элементы И-ИЛИ-НЕ.

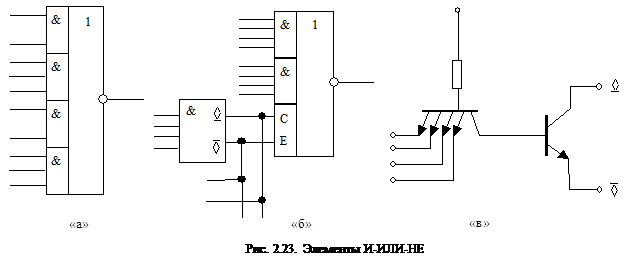

В число элементов микросхем различных серий входят элементы И-ИЛИ-НЕ (рис. 2.23):

а) элемент 2-3-2-3И-4ИЛИ-НЕ без дополнительных выходов для подключения расширителей по И; б) элемент 4-4И-2ИЛИ-НЕ с дополнительными выходами; в) расширитель по И ТТЛ серии. Они могут иметь входы для получения дополнительных схем И (расширитель по И).

Прежде чем определить порядок синтеза логических схем на этих элементах, решим следующую частную задачу.

На элементах 2-2И-2ИЛИ-НЕ реализовать функцию F, заданную диаграммой Карно:

Решение:

1) Получим МДНФ отрицания функции F.

2) Реализуем всё, что можно реализовать на данном элементе.

3) Реализуем на выбранном элементе функцию , повторив шаги 1 и 2.

Окончательно получим схему для реализации функции F.

Сформируем общий порядок синтеза схем на элементах И-ИЛИ-НЕ с учётом ограничений на число входов элементов.

1. Получить ДНФ отрицания исходной функции F.

2. Реализовать то, что можно реализовать на данных логических элементах. Оставшиеся нереализованными части рассматриваются, как новые функции, над которыми производятся такие же действия, как и над основной.

3. Повторять шаги 1 и 2 до тех пор, пока не реализуем всю функцию на заданных интегральных микросхемах.
