Формулировка критерия Михайлова

Автоматическая система управления, описываемая уравнениями п -го порядка будет устойчивой, если при изменении частоты от 0 до ¥ характеристический вектор системы (годограф Михайлова) повернется против часовой стрелки на угол , не обращаясь при этом в нуль.

Это означает, что характеристическая кривая устойчивой системы должна при изменении w от 0 до ¥ пройти последовательно через п квадрантов.

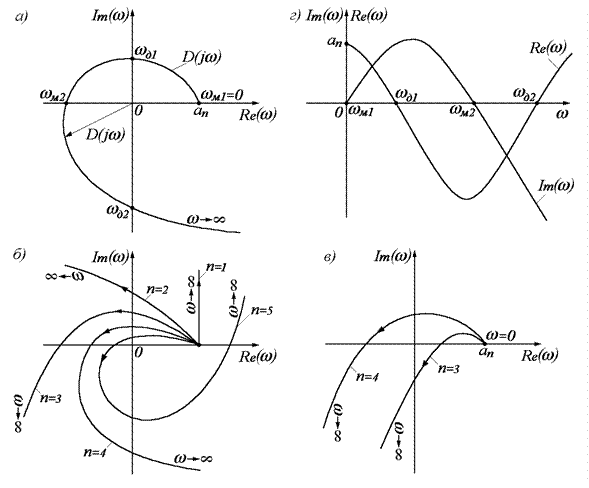

На рисунке а) изображен вектор D(jw), называемый характеристической кривой или годографом Михайлова. Характеристические кривые, соответствующие устойчивым системам (рисунок б)), имеют плавную спиралеобразную форму и уходят в бесконечность в том квадранте, номер которого равен порядку уравнения. Если характеристическая кривая проходит п квадрантов не последовательно или проходит меньшее число квадрантов, то система неустойчива (рисунок в)).

В практических расчетах удобно применять следствие из критерия Михайлова:

Система устойчива, если действительная и мнимая части характеристической функции D(jw) обращаются в нуль поочередно (см. рисунок г)), т.е. если корни уравнений Re(w)=0 и Im(w)=0 перемежаются.

Критерий Михайлова удобно применять для анализа устойчивости систем высокого порядка (n >5).
