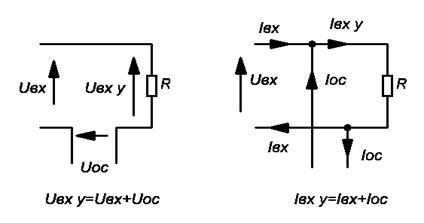

Из определения обратная связь, есть сумма входного и сигнала обратной связи. Если две электрические величины суммируются в последовательной цепи, то эти величины являются напряжениями. Наоборот, если они суммируются в параллельной цепи, то эти величины являются токами (Рис.10.2).

Рис.10. 2

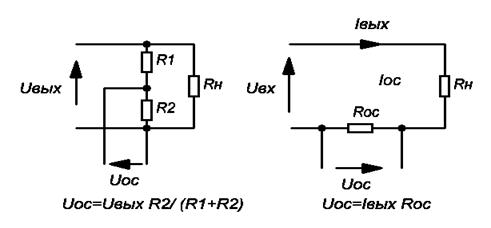

Таким образом, если сигнал обратной связи вводится последовательно, такую схему называют, последовательной обратной связью по входу, если сигнал обратной связи вводится параллельно, такую схему называют, параллельной обратной связью по входу. Напряжение обратной связи может быть получено из выходного сигнала двумя способами (Рис.10.3):

1. напряжение обратной связи снимаем с цепи, которая включена параллельно выходу. Такую схему называют параллельной по выходу;

2. напряжение обратной связи снимаем с цепи, которая включена последовательно с нагрузкой. Такую схему называют последовательной по выходу.



Рис.10.3



Если сигнал обратной связи подается параллельно входному сигналу, то величины, которые складываются, представляют собой токи, а усилитель следует рассматривать как усилитель тока.
