Жидкостей

От физико-химических свойств перекачиваемых

В настоящее время открыты и эксплуатируются месторождения с парафинистой нефтью, движение которой по тру­бам не подчиняется известным законам гидравлики. Содержание парафина в некоторых нефтях этих месторождений достигает 25%, а смол — 55%. Такие нефти при сравнительно высокой темпера­туре (20-30°С) теряют свою подвижность, и для их транспорти­рования необходимы поршневые насосы большой мощности и подогрев.

На рис. 6 приведена принципиальная схема сбора и транспор­тирования парафинистой нефти газа и воды на промыслах.

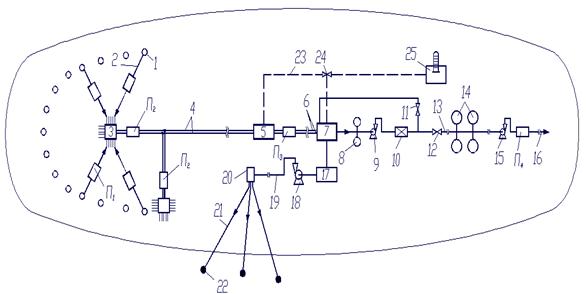

Рис.6. Схема сбора и транспор­тирование парафинистой нефти, газа и воды на про­мыслах.

1 - эксплуатационные скважины; 2 - выкидные линии; 3 - автоматизированная груп­повая замерная установка «Спутник»; 4 - сборный коллектор для нефти, газа и воды; 5 - дожимная насосная станция (ДНС); 6 - сборный коллектор частично дегазирован­ной нефти; 7 - установка подготовки нефти УПН; 8 - герметизированные попеременно работающие товарные резервуары; 9, 15, 18 – центробежные насосы: 10 - автоматизи­рованная установка по измерению качества и количества товарной нефти «Рубин-2м»; 11, 12 - автоматически закрывающиеся и открывающиеся краны; 13 - коллектор то­варной нефти; 14 - товарные резервуары; 16 - магистральный нефтепровод; 17 - уста­новка подготовки воды (УПВ); 19 - водовод; 20 - кустовая насосная, станция (КНС); 21 - водовод высокого давления; 22 - нагнетательная скважина; 23 - газопровод; 24 - эжектор; 25 - газоперерабатывающий завод (ГПЗ).

Данная схема не отличается от схемы, приведенной на рис. 2, за исключением позиций П₁, П_2, П_3, П₄ которыми обозначены печи, устанавливаемые для подогрева парафинистой нефти соответственно: в выкидных линиях (П₁), в сборных коллекторах (П₂ и П₃) и, наконец, на магистральном нефтепроводе (П₄).

Печи, устанавливаемые в указанных на схеме местах, отли­чаются друг от друга конструкцией и тепловой мощностью. На магистральных нефтепроводах печи П₄ устанавливают, как пра­вило, через каждые 100 - 120 км трассы. По тепловой мощности - П₁<П₂<П₃< П₄.

Схема 4. Герметизированные системы сбора и транспортирования нефти,
