Ловильный инструмент, виды и применение при ликвидации аварий

Забуривание нового ствола

Забуривание нового ствола – крайний метод ликвидации прихвата. Новый ствол может забуриваться как в обсаженном, так и в необсаженном стволе. Перед забуркой устанавливают цементный мост в интервале, сложенном породами однородной твердости по всей высоте забуриваемого нового ствола. Породы желательно выбирать мягкие или средней твердости, чтобы проходка на долото была не менее 10 м. Для установки цементного моста в твердых и крепких породах необходимо искусственно увеличить диаметр ствола взрывами или расширителями. Для избежания искривления забуривание нового ствола после ОЗЦ цементного моста необходимо производить не ранее 48 часов, чтобы цементный камень набрал прочность и его твердость была больше твердости породы.

Забуривание в необсаженной части скважины целесообразно производить гидравлическими забойными двигателями, имеющими специальные отклоняющие устройства.

Роторный способ применяется в том случае, когда диаметр скважины, высокая температура не позволяют использовать забойные двигатели.

При зенитном угле менее 5⁰ забуривание нового ствола производится безориентированно. При кривизне более 10⁰ забуриваются методом отвеса, который является одновременно методом исправления кривизны.

В качестве отклоняющих устройств используют шпиндельные и турбинные отклонители. Долота для зарезки нового ствола эффективнее использовать одношарошечные, т.к. у них выше проходка на долото.

Под ловильными работами понимают совокупность операций, необходимых для освобождения ствола скважины о посторонних предметов до возобновления бурения.

Для ловильных работ используют специальные ловильные инструменты различных типов и назначений.

Метчики – предназначены для ловли оставшейся в скважине колонны бурильных труб, если обрыв произошел в утолщенной части трубы, в замке или муфте (рисунок 77). Правые метчики применяют для извлечения колонны целиком, а левые – по частям. Ловильный метчик имеет форму усеченного конуса для врезания в детали замка. На верхнем конце метчика резьба нарезана для замка бурильных труб, а в нижнем – специальная ловильная резьба (правая или левая).

Рисунок 77. Универсальный метчик МБУ

Колокол – служит для ловли бурильных или обсадных труб, когда слом произошел в теле трубы, а также при срыве резьбовых соединений трубы, за исключением, когда срыв резьбы произошел со стороны ниппеля замка. Если вдоль трубы имеется трещина, то применяют «сквозной» (открытый) колокол. Для извлечения долота, оставленного в скважине из-за отвинчивания или срыва резьбы, применяют колокол-калибр. Правые колокола используют при ловле правыми бурильными трубами всей оставшейся колонны, а левые – при ловле левыми бурильными трубами для отвинчивания оставленной колонны.

Колокол представляет собой стальной кованый патрубок. В верхнем муфтовом конце резьба бурильного замка, а в нижнем на внутреннем конусе – ловильная резьба специального профиля для захвата бурильных труб.

Наружная труборезка – применяется для освобождения бурильной колонны, если жидкостные ванны не дали положительного результата и оставшиеся в скважине трубы не искривлены.

Удочка («ерш») – применяется для извлечения из скважины оставленного стального каната, каротажного кабеля. На стержне удочки расположены в шахматном порядке крючки. Спуск удочки в скважину запрещается без специального хомута, ограничивающего пропуск этого инструмента в зону нахождения оставленного каната или кабеля.

Магнитные фрезы и ловители – используют для извлечения с забоя крупных металлических предметов. Диаметр магнитного фреза должен быть на 20-60 мм меньше диаметра скважины. Магнитным фрезом работают без перегрузок на забой.

Фрезы – используют для частичного или полного удаления металлических выступающих частей или деталей (рисунок 79). Фрезой разрушают металл, превращая его в стружку. Фрезы бывают различных видов в зависимости от назначения - плоская, коническая, цилиндрическая. Так как работы по фрезерованию очень трудоемкие и требуют много времени, поэтому ликвидация аварий с помощью фрез используется в крайних случаях.

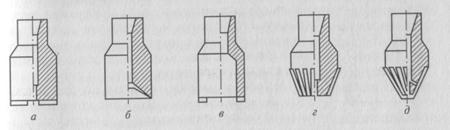

Рисунок 79. Типы фрез:

а – плоская; б, д – конические; в –цилиндрическая; г – внешнего воздействия

Отводные крючки – предназначены для центрирования оставшегося в скважине конца бурильных труб (рисунок 78).

Рисунок 78. Отводной крючок

На внутренней поверхности зева крючка перед спуском в скважину делают насечки, по сработанности которых судят о том, как работал крючок, касался он колонны или нет. Отводной крючок разрешается применять только при свободном дохождении до «головы» слома.

Трубный паук – предназначен для извлечения из скважины металлических предметов: лап, шарошек, кувалд и др. Трубный паук изготавливают из обсадной трубы длиной 1,5-2,5 м. В нижней части нарезают зубья высотой 20-35 см, которые потом подвергают обжигу. Диаметр паука должен быть на 30-50 мм меньше диаметра скважины.

Печати - различных видов применяют для определения состояния верхней части предмета, находящегося в скважине, а также места и характера нарушения колонны. Для получения отпечатка печать нагружают с усилием до 20 кН и поднимают из скважины.

Рисунок 80. Универсальная печать

1 – резиновый стакан;

2 – алюминиевая оболочка;

3 – корпус;

4 – шпонка;

5 – зажимное устройство (гайка и нажимная втулка);

6 – гайка;

7,8 – контргайка с шайбой;

9 – переводник
