Блок дисплея

Блок дисплея – это экран на ЭЛТ или на жидких кристаллах‚ на который выводятся точки измерений‚ образующие рефлектограмму волокна‚ а также параметры настройки рефлектометра и результаты измерений. На большинстве дисплеев рефлектометров точки измерений для большей наглядности соединяются друг с другом линией. С помощью выведенных на экран курсоров на рефлектограмме можно выбрать любую точку измерений. Когда курсор находится на какой-либо точке‚ на экран выводится расстояние до этой точки. У рефлектометра с двумя курсорами на экран будут выводиться расстояния до каждого из них‚ а также разница между уровнями обратного рассеяния в обеих точках. С помощью курсоров можно измерять различные параметры: потери в двух точках‚ удельные потери‚ потери на стыки и потери на отражение. Результаты таких измерений выводятся на экран.

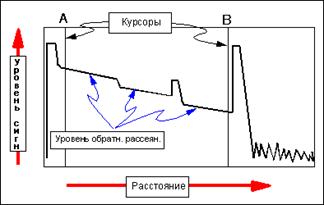

Рисунок 5. Экран рефлектометра
