Силовые системы ГТД

Изменение параметров по тракту двигателя

Силовая система ГТД – система узлов и деталей, воспринимающих усилия, действующие на элементы ГТД, и передающая результирующую действующих сил на узлы крепления двигателя к самолёту.

Она состоит из силовой системы ротора и силовой системы статора.

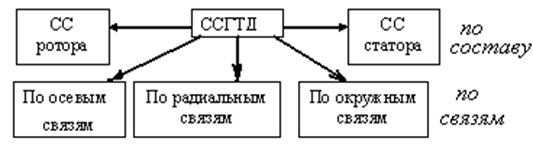

Структурная схема силовой системы ГТД

Силовая система ГТД может быть представлена в виде структурной схемы.

Графическое отображение силовой системыможет быть в виде схемы. Силовая схема -графическое схематичное отображение силовой системы.

Силовая схема показывает структуру и направление передачи усилий и моментов, возникающих в двигателе.

Силовая система ГТД может быть также графически отображена конструктивно-силовой схемой.

Конструктивно-силовая схема – графическое схематичное отображение взаимного положения узлов, деталей и элементов ГТД, невоспринимающих и воспринимающих усилия, действующие на них, и передающих результирующую действующих сил на узлы крепления двигателя к самолёту (пояснить, зачем она нужна).

` 2.1. Усилия, действующие в ГТД.

При работе двигателя на его детали и узлы действуют усилия (силы и моменты):

массовые силы элементов конструкции ( тяжести,инерции );

гироскопические моменты роторов двигателя;

тепловые нагрузки;

вибрационные нагрузки;

газовые (аэродинамические) силы;

механические силы (силы трения).
