Осевая сила камеры сгорания

Газовая турбина

Осевые усилия, дествующие на СА и РК ОТ определяются также, как и для копрессора. Осевые усилия определяем по параметрам газа на среднем радиусе входа-выхода ступени компрессора

РК ступени турбины

Rот=G(C_2a-C_1a)+ Р₂F₂ - Р₁F₁

При расширении газа на ГТ осевая составляющая скорости на входе- выходе:

С_2а@С_1а

Тогда

Rд @ 0, а Rстат<0, так как

Р₂ << P₁, а F₂ > F₁.

Направление осевой силы в турбине обратно направлению тяги.

Осевые силы на РК определяют для расчётов на прочность конструкции ротора и корпуса ОТ и ОК.

Может быть рассчитана по формуле:

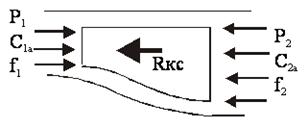

Rкс=G(C_2a-C_1a)+ Р₂F₂ - Р₁F₁



В КС давление Р₁@Р₂, а скорость может быть С_1а<>С_2а.

Поскольку тепло в КС подводится при постоянном давлении, то увеличивается удельный объем газа, поэтому проходное сечение на выходе из КС необходимо увеличивать, то всегда F₂ > F₁. Следовательно, в КС Rст = Р₂F₂ - Р₁F₁>>0.
