Вешение линий

Прямую линию на местности обычно обозначают двумя вехами, установленными на её концах. Если длина линии превышает 100 м или на каких-то её участках не видны установленные вехи, то с целью удобства и повышения точности измерения её длины используют дополнительные вехи. Их устанавливают в воображаемой отвесной плоскости, проходящей через данную линию. Эту плоскость называют створом линии. Установка вех в створ данной линии называется вешением (рис. 48).

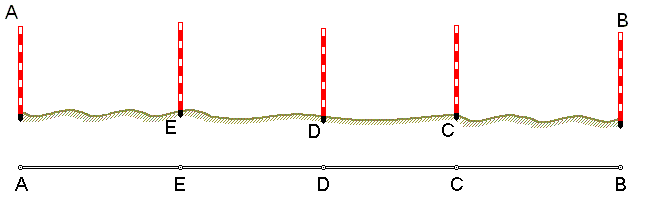

Рис. 48. Вешение линии

Вешение линий может производиться на глаз, с помощью полевого бинокля или зрительной трубы прибора. Вешения обычно ведут «на себя». Наблюдатель становится на провешиваемой линии у вехи А (рис. 48), а рабочий по его указанию ставит веху в точку С так, чтобы она закрывала собой веху В. Таким же образом последовательно устанавливают вехи в точках D и Е. Установка вех в обратном направлении (от себя), является менее точной, так как ранее выставленные вехи закрывают видимость на последующие. Более точно вехи в створ выставляют по теодолиту, установленному в точке А и сориентированному на веху В.
