Указатель положения створок масляного радиатора УПЗ-48 и закрылков УЗП-47
|
|
|
|
Вспомогательные приборы
Лекция №6
Указатель положения заслонок (УПЗ-48) применяется для указания положения створок масляного радиатора.
Указатель заданного 'положения закрылков (УЗП-47) предназначен для указания выпуска закрылков в градусах.
Принципиальная схема работы и конструкция этих двух приборов полностью одинакова, за исключением градуировки шкалы. Прибор состоит из датчика и указателя. Датчик представляет собой кольцевой потенциометр, который через шестерни, поводок и систему рычагов связан с двуплечей качалкой управления закрылками (с осью створо,к масляного радиатора). К кольцевому потенциометру подводится ток от бортсети.
При изменении положения закрылков произойдет перераспределение токов в обмотках датчика, в результате чего равнодействующая электромагнитного поля обмоток заставит повернуться постоянный магнит со стрелкой.
Указатели УПЗ-48 и УЗП-47 расположены на центральном пульте.
Шкала указателя закрылок проградуирована от 00 до 450 с ценой деления 50.
Шкала створок маслорадиатора – закрыто, нейтрально, открыто.

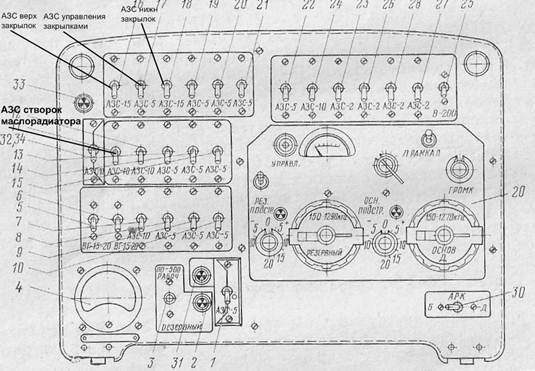

Электрическая цепь питания указателей УПЗ-48 и УЗП-47 включается АЗС на центральном пульте (№7).
Электрические цепи питания систем управления закрылками и створками маслорадиатора включаются на центральном электрощитке.
Ручка и кнопки управления створок маслорадиатора и закрылок расположены на центральном пульте.
|
|
|
|
