Создание новых шаблонов. Так как пользовательские стили, мастера, трафареты создаются для многократного применения, целесообразно сохранить их в виде нового шаблона, который может быть создан на основе стандартного шаблона или готового документа. Для этого нужно выполнить следующие действия.

1. Открыть существующий шаблон или документ командой Файл/Открыть. Если исходный документ надо сохранить, в списке настроек кнопки Открыть надо установить флажок Копировать – будет загружена копия документа.

2. Открыть командой Файл/Объекты/Открыть шаблон необходимые трафареты.

3. Установить настройки листа.

4. Изменить параметры фигур и стили.

5. Создать, если необходимо, новые трафареты.

6. Сохранить текущий документ как новый шаблон: в окне диалога Сохранить как в поле Сохранить в выбрать каталог, в поле Файл задать имя шаблона, в списке типов выбрать Шаблон.

Чтобы иметь возможность загружать шаблон при запуске приложения как стандартный и иметь к нему доступ через меню, следует выполнить регистрацию шаблона. Для этого надо при сохранении на шаге выбрать каталог Solutions так же, как и в случае регистрации трафарета. Шаблоны собраны в подкаталоги по категориям. Если пользовательский шаблон не относится ни к одной из стандартных категорий, рекомендуется создать в каталоге Solutions собственную папку. Редактируется шаблон как обычный документ.

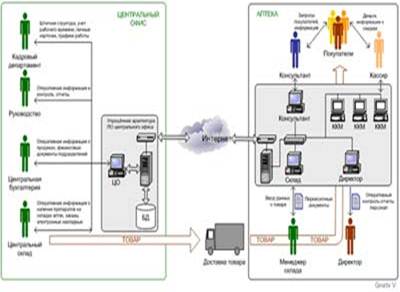

рис.1.

рис.2.

Пример 2.
В период моей работы в компании Verysell 6, передо мной была поставлена задача по созданию операционной модели магазинов одной крупной торговой сети. Был проделан огромный труд. Было изучено и визуализировано около 150 операций.

рис.3. Высокоуровневая структура группировки процессов магазина

рис.4. Уровень функциональных блоков

рис.5. Уровень процессов-операций
