Расчет центрально-растянутых элементов

При расчете на прочность центрально-растянутых железобетонных элементов (рис. 2.21) учитывается, что в бетоне появляются нормальные к продольной оси трещины, и все усилие воспринимается продольной арматурой.

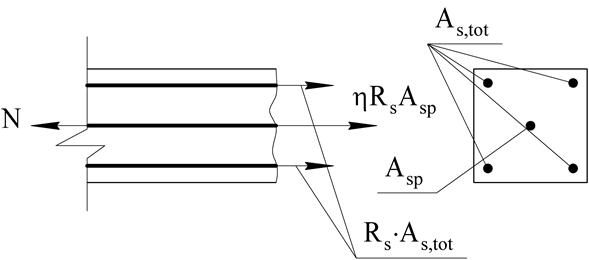

Рисунок 8.5. - Предварительно напряженный железобетонный элемент

при центральном растяжении

Условие прочности предварительно напряженного элемента имеет вид

, (8.2)

где A_sp – площадь поперечного сечения преднапряжённой арматуры;

A_s,tot – площадь поперечного сечения обычной арматуры;

η – коэффициент, учитывающий увеличения расчетного сопротивления предварительно напряженной арматуры (η =1,2 – для арматуры класса A-IV; η =1,15 – для A-V, В-II; В_р-II, К-7, К-19; η =1,10 для арматуры классов A-VI A_t-VII).
