Разъединители для наружной установки

Разъединители, устанавливаемые в открытых распределительных устройствах, должны обладать соответствующей изоляцией и надежно выполнять свои функции в неблагоприятных условиях окружающей среды.

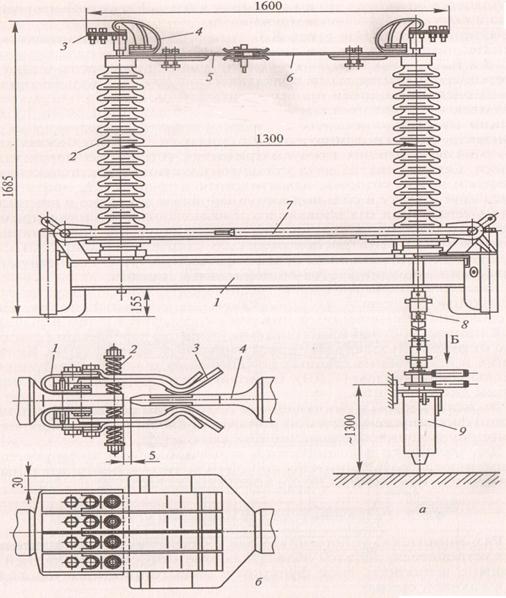

Рис. 27 Разъединитель горизонтально – поворотного типа РНДЗ – 2 -110:

а – включенное положение разъединителя: 1 – рама; 2 – опорный изолятор; 3 – наконечник для присоединения шин; 4 – гибкая связь; 5 – главный нож с ламелями; 6 – главный нож без ламелей; 7 – заземляющие ножи; 8 – тяга к приводу; 9 – привод; б – разъемный контакт разъединителя РНВ – 500: 1 – гибкая связь; 2 – пружина; 3 – ламель; 4 – лопатка.

В свое время широко применялись разъединители рубящего типа. Недостатком их являются большие габариты при отключенном положении ножа. Так, разъединитель РОН(3) – 500/2000 при поднятом ноже имеет высоту 9,8 м. Для уменьшения усилия, необходимого для поднятия ножа, а также уменьшения габаритов по высоте нож разъединителя делают из двух частей (РНВ – 500) с вертикальным движением двух полуножей. В отключенном положении его высота составляет 8,45 м. Разъединитель имеет два заземляющих ножа, привод главных ножей – электродвигательный (ПДН), заземляющих ножей – ручной.

Разъединители горизонтально–поворотного типа выпускаются на напряжение 10 – 750 кВ. Широкое применение этих разъединителей объясняется значительно меньшими габаритами и более простым механизмом управления. В этих разъединителях РНВ, но они перемещаются в горизонтальной плоскости при повороте колонок изоляторов, на которых закреплены (рис. 27). Один полюс является ведущим, к нему присоединен привод. Движение к двум другим полюсам (ведомым) передается тягами. Разъединители могут иметь один или два заземляющих ножа. Контактная часть разъединителя состоит из ламелей, укрепленных на конце другого ножа. При включении нож входит между ламелями. Давление в контакте создается пружинами. Разъемный контакт подобной конструкции (для разъединителя РНВ – 500) показан на рис. 27, б.

Рис. 28.Разъединитель РГ-35/2000УХЛ1:

1 – заземлитель; 2 – неподвижная колонка; 3 – полунож двухполосный; 4 – разъемный контакт; 5 – подвижный контакт; 6 – заземлитель; 7 – валы ножей заземлителей; 8 – тяга к приводу.

Рис. 29. Разъединитель полупантографный РПГ.2 – 330/3150УХЛ1:

1, 2 – стойки; 3 – труба; 4 – кожух; 5 – противовес; 6 – неподвижный контакт; 7 – контактный нож во включенном положении; 8 – заземлитель; 9 – контактный вывод; 10 – изолирующие колонки.

В горизонтально – поворотных разъединителях при отключении нож как бы «ломается» на две части, поэтому значительно облегчается работа привода в случае обледенения контактов. В разъединителях рубящего типа для разрушения корки льда ножу сообщалось поступательно – вращательное движение, чем усложнялась кинематика привода.

В разъединителях 330 – 750 кВ предусмотрены льдозащитные кожухи, закрывающие контакты.

Более совершенную конструкцию имеют разъединители серии РГ и РГН

(рис. 28) на напряжение от 35 до 220 кВ, предназначенные для замены разъединителей типа РНД. На несущей раме закрепляются неподвижная 2 и подвижная 5 колонки, на которых крепятся полунож двухполосный 3 с разъемным контактом 4 и полунож однополосный.

Рис. 30 Разъединитель подвесного типа (РПН):

1 – трос от привода; 2 – гирлянда изоляторов; 3 – контактные наконечники; 4 – пружинящие лапы; 5 – груз; 6 – неподвижный контакт; 7 – заземляющий нож; 8 – трансформатор тока.

При отключении усилие от привода передается тягой 8; колонка 5, вращаясь, передает движение полуножам, при повороте которых размыкается контакт 4. Разъединитель может иметь один или два заземлителя 1, 6, управляемых приводом через валы 7. Поверхности разъемного контакта покрыты серебром. Изоляторы выполнены из высокопрочного фарфора. Выводные контакты скользящего типа более долговечны, чем гибкие связи (в сериях РНД, РЛНД). Разъединители серии РГ работоспособны при гололеде до 20 мм.

В установках 330 кВ и выше находят применение разъединители полупантографные с горизонтальным разъемом серии РПГ. На рис. 29 показан разъединить во включенном положении. Контактный нож 7 состоит из двух полуножей, складывающихся в вертикальной плоскости в процессе отключения. Такое положение полуножей в отключенном положении 7^/ уменьшает общую высоту разъединителя. Первый полунож состоит из алюминиевой трубы, к которой привариваются вилка и шина. Второй полунож также из алюминиевой трубы, к которой приваривается корпус скользящего контакта и контактная пластина с напайками из серебра, обеспечивающими малое переходное сопротивление в неподвижном контакте 6. Разъединители серии РПГ снабжаются двигательными приводами ПДГ – 25 – 8 (с одним заземлителем) и ПДГ – 26 – 8 (с двумя заземлителями).

Подвесной разъединитель (рис. 30) имеет подвижную контактную систему, состоящую из груза 5, снабженного пружинящими лапами 4 и контактными наконечниками 3, к которым приварены токопроводы.

Вся эта система подвешена на гиряндах изоляторов 2 к порталу. неподвижный контакт в виде кольца 6 может устанавливаться на шинной изоляционной опоре, а также на измерительных трансформаторах тока и направления. Тросовая система управления состоит из электродвигательного привода, троса, противовеса, блоков.

В отключенном положении подвижный контакт поднят. При включении разъединителя вращением барабана привода поднимается вверх противовес, а подвижные контакты под действием собственного веса опускаются вниз и наконечники 3 приходят в соприкосновение с кольцом 6 – цепь замкнута.
