Способи створення витримки часу

Реле витримки часу призначені для створення витримки часу при передачі сигналу від одного елемента до іншого.

Для створення невеликої витримки часто використовують схемні методи.

Для реле постійного струму

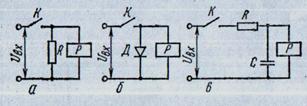

При великій кількості витків обмотки реле ефективним методом являється шунтування котушки реле активним опором (0.4-5с) або діодом (діод ввімкнений в провідному направленні е.р.с самоіндукції.

При підключенні ємності, в схемі після замикання ключа протікає значний струм заряда ємності, а напруга гаситься на резисторі.По мірі заряду ємності струм в обмотці реле зросте до певного значення, при якому реле спрацює.

Література Л.1 ст.105-121.

Самостійне вивчення: Геркони. Крокові шукачі. Ст.111-113

Питання для самоперевірки по модулю №3

1.Зазначте які функції виконує кожен із наведених елементів електромагнітного реле змінного струму

Деталі Функції

1.Короткозамкнутий виток. А. Перешкоджає прилипанню

осердя.

2. Якір Б. Комутує електричне коло.

3. Штифт В. Усуває вібрацію якоря і

контактів

4. Контакти Г. Для утримання якоря в

розімкненому положенні.

5. Пружина Д. Переміщуючись замикає

контакти.

Е. Для збільшення сумарного

магнітного потоку

2.Вторинні електромагнітні реле вмикаються в електричне коло:

а) безпосередньо в електричне коло;

б)через трансформатори струму або напруги;

в)через контактну систему первинних реле

3.Для усунення вібрації якоря в електромагнітних реле змінного струму використовуться:

а) штифт; б) пружина; г)контактна система; д)короткозамкнений мідний виток.

4. Паралельно до реле підключають діоди,конденсатори, резистори або

дроселі з метою..............................

5.Перелічіть основні параметри, які характеризують реле

6.Проміжне реле вмикається:

а) безпосередньо в електричне коло;

б)через трансформатори струму або напруги;

в)через контактну систему первинних або вторинних реле.

7.Класивікація виконавчих механізмів.

8.Яка різниця між нейтральним і поляризованим реле?

9.Яка різниця між магнітною системою реле змінного струму від реле постійного.

Лекція № 9

Розділ 1.6. Еементи теорії релейних систем.

Тема: Основні поняття і визначення двійкової алгебри. Основні закони алгебри. Різновидності контактних систем. Логічні елементи.

План:

1. Основні поняття і визначення двійкової алгебри.
2. Основні закони алгебри.
3. Різновидності контактних систем.
4. Логічні елементи.

Термін часу: 90 хв

Роздатковий матеріал: пакет саморобних дидактичних матеріалів: Закони алгебри логіки.

1.Основні поняття і визначення двійкової алгебри.

Основою теорії релейних систем є булева алгебра – в честь математика Х1Х століття Джоржа Буля.

Використання теорії релейних систем дає змогу значно скоротити час при розробці схем автоматичного керування.

Теорія релейних пристроїв є алгеброю двох чисел 0,1. Цей метод дає змогу описати будь-яку складну схему, не даючи її схемного зображення.

Релейно-контактна апаратура широко використовується в схемах автоматики,але вона має великі габарити, масу, ціну; погано пристосована до роботи в умовах підвищеної вібрації, запиленості, вологості і т.д.

Ця теорія дозволяє вибрати мінімальне число пристроїв для технологічного процесу, визначати умови роботи кожного реле і послідовність їх дій.

2. Основні закони алгебри.

При побудові релейної схеми необхідно пам'ятати, що:

А,В, С - обмотки реле та інших пристроїв;

а, в, с –замикачі контакти;

- - -

а, в, с – розмикачі контакти;

+ - паралельне з'єднання контактів;

* -(множення) –послідовне з'єднання контактів;
