Назначение и типы НА




Направляющий аппарат гидротурбины.

Лекция 9.

НА – запорно-регулирующий орган, который обеспечивает изменение режима работы гидротурбины, путем изменения величины расхода и циркуляции потока, поступающего из спиральной камеры.

В реактивных гидротурбинах направляющий аппарат служит для:

1. регулирования расхода через турбину и создания необходимой циркуляции перед рабочим колесом в соответствии с нагрузкой на агрегат;

2. прекращения доступа воды к рабочему колесу, и остановки турбины;

3. защиты агрегата от разгона при сбросе нагрузки.

Направляющий аппарат состоит из:

· нижнего и верхнего колец с подшипниками для цапф лопаток;

· лопаток, равномерно располо­женных по периметру перед входом в рабочее колесо;

· механизма поворота лопаток.

Поворот лопаток осуществляется при помощи сервомоторов направляющего аппарата, поворачивающих регули­рующее кольцо, серьги и рычаги, которые насажены на верхние цапфы лопаток.

В гидротурбостроении применяют следующие типы направляющих аппаратов: радиальный – оси направляющих лопаток параллельны оси турбины; конический – оси лопаток расположены под некоторым углом к оси турбины (рис. 9.1); а также осевой – оси лопаток перпендикулярны к оси турбины.

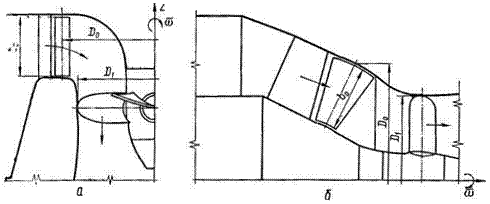

Рисунок 9.1. Схема направляющих аппаратов:

а – радиальный, б – конический.

Радиальный (цилиндрический) направляющий аппарат применяют в радиально-осевых, диагональных и осевых вертикальных гидротурбинах.

Конический направляющий аппарат находит применение в капсульных, реже в диагональных и вертикальных осевых гидротурбинах.

Осевой направляющий аппарат применяют в прямоточных гидротурбинах.

Конструкция направляющего аппарата должна удовлетворять ряду требований, основные из которых следующие:

· максимальное открытие направляющего аппарата должно обеспечить расчетный расход через турбину (с запасом не менее 5%) и ее номи­нальную мощность;

· полное закрытие турбины при условии мини­мальных протечек через зазоры;

· в механизме попорота лопаток предусматривают специальное устройство, предохраняющее ло­патки от поломки в случае попадания между ними инородных тел;

· при потере управления (разрушение предохранительного элемента) лопатка не должна поворачиваться под воздействием потока вокруг собственной оси.
