Канавки Ревелли

Канавки Ревелли представляют продольные выемки на поверхности патронника, включая его скат и пульный вход (рис.4.2)

Предназначаются канавки Ревелли для уменьшения трения между патронником и гильзой, так как пороховой газ, проникая в канавки Ревелли, создает противодавление на внешней поверхности гильзы.

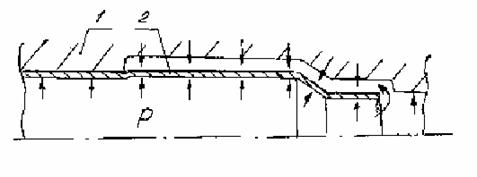

Обычно канавки Ревелли делают в системах с ранним открытием затвора, у которых извлечение гильзы происходит при наличии давления в канале ствола. На рис.4.3 представлена схема, поясняющая эффект уменьшения усилия извлечения гильзы в патронниках с канавками Ревелли.

Рис. 4.2

Рис. 4.3
