Бит-ориентированные протоколы

Потребность в паре символов в начале и конце каждого кадра вместе с дополнительными символами DLE означает, что символьно-ориентированная передача не эффективна для передачи двоичных данных, так как приходится в поле данных кадра добавлять достаточно много избыточных данных. Кроме того, формат управляющих символов для разных кодировок различен, например, в коде ASCII символ SYN равен 0010110, а в коде EBCDIC - 00110010. Так что этот метод допустим только с определенным типом кодировки, даже если кадр содержит чисто двоичные данные. Чтобы преодолеть эти проблемы, сегодня почти всегда используется более универсальный метод, называемый бит-ориентированной передачей. Этот метод сейчас применяется при передаче как двоичных, так и символьных данных.

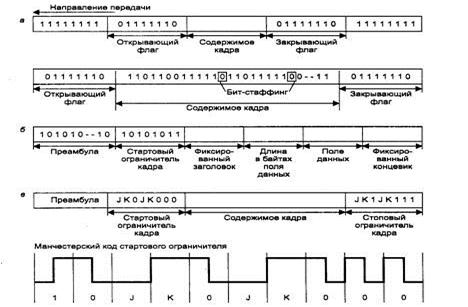

На рис. 2.22 показаны 3 различные схемы бит-ориентированной передачи. Они отличаются способом обозначения начала и конца каждого кадра.

Способы выделения начало и конца кадра при синхронной передаче

Первая схема, показанная на рисунке, а, похожа на схему с символами STX и ЕТХ в символьно-ориентированных протоколах. Начало и конец каждого кадра отмечается одной и той же 8-битовой последовательностью - 01111110, называемой флагом. Термин «бит-ориентированный» используется потому, что принимаемый поток бит сканируется приемником на побитовой основе для обнаружения стартового флага, а затем во время приема для обнаружения стопового флага. Поэтому длина кадра в этом случае не обязательно должна быть кратна 8 бит.

Чтобы обеспечить синхронизацию приемника, передатчик посылает последовательность байтов простоя (каждый состоит из 11111111), предшествующую стартовому флагу.

Для достижения прозрачности данных в этой схеме необходимо, чтобы флаг не присутствовал в поле данных кадра. Это достигается с помощью приема, известного как вставка 0 бита, - бит-стаффинга. Схема вставки бита работает только во время передачи поля данных кадра. Если эта схема обнаруживает, что подряд передано пять 1, то она автоматически вставляет дополнительный 0 (даже если после этих пяти 1 шел 0). Поэтому последовательность 01111110 никогда не появится в поле данных кадра. Аналогичная схема работает в приемнике и выполняет обратную функцию. Когда после пяти 1 обнаруживается 0, он автоматически удаляется из поля данных кадра. Бит-стаффинг гораздо более экономичен, чем байт-стаффинг, так как вместо лишнего байта вставляется один бит, следовательно, скорость передачи пользовательских данных в этом случае замедляется в меньшей степени.

Во второй схеме для обозначения начала кадра имеется только стартовый флаг, а для определения конца кадра используется поле длины кадра, которое при фиксированных размерах заголовка и концевика чаще всего имеет смысл длины поля данных кадра. Эта схема наиболее применима в локальных сетях. В этих сетях для обозначения факта незанятости среды в исходном состоянии по среде вообще не передается никаких символов. Чтобы все остальные станции вошли в битовую синхронизацию, посылающая станция предваряет содержимое кадра последовательностью бит, известной как преамбула, которая состоит из чередования единиц и нулей 101010... Войдя в битовую синхронизацию, приемник исследует входной поток на побитовой основе, пока не обнаружит байт начала кадра 10101011, который выполняет роль символа STX. За этим байтом следует заголовок кадра, в котором в определенном месте находится поле длины поля данных. Таким образом, в этой схеме приемник просто отсчитывает заданное количество байт, чтобы определить окончание кадра.

Третья схема (см. рис. 2.22, в) использует для обозначения начала и конца кадра флаги, которые включают запрещенные для данного кода сигналы (code violations, V). Например, при манчестерском кодировании вместо обязательного изменения полярности сигнала в середине тактового интервала уровень сигнала остается неизменным и низким (запрещенный сигнал J) или неизменным и высоким (запрещенный сигнал К). Начало кадра отмечается последовательностью JKOJKOOO, а конец - последовательностью JK1JK 100. Этот способ очень экономичен, так как не требует ни бит-стаффинга, ни поля длины, но его недостаток заключается в зависимости от принятого метода физического кодирования. При использовании избыточных кодов роль сигналов J и К играют запрещенные символы, например, в коде 4В/5В этими символами являются коды 11000 и 10001.

Каждая из трех схем имеет свои преимущества и недостатки. Флаги позволяют отказаться от специального дополнительного поля, но требуют специальных мер: либо по разрешению размещения флага в поле данных за счет бит-стаффинга, либо по использованию в качестве флага запрещенных сигналов, что делает эту схему зависимой от способа кодирования.
