Пример. I, II – захватки

	I, II – захватки

Рисунок 4.11. Принципиальная технологическая схема.

Дано двухпролетное здание промышленного назначения. Имеется справочник исполнителей (справочник неполный).

Таблица 4.2. Фрагмент справочника исполнителей.

№ п/п	Наименование	Код
	Заказчик
	Земстрой
	Фундаментстрой
…	…	…
	Генподрядчик

Локальная сетевая модель исполнителя (ЛСМИ)- Земстрой-02.

В ЛСМИ должны быть указаны все работы этого исполнителя во взаимной связи и должны быть указаны работы других исполнителей, от которых зависят работы ответственного исполнителя локальной модели.

Локальная модель строится на основе принципиальной технологической схемы (Д-1).

Мы принимаем, что разрабатываем ЛСМИ по первому типу.

01 – работы Земстроя на объекте начаты.

Ставится вопрос: что необходимо для начала работы Земстроя?

Ответ: Для того, чтобы начать работы, необходима ПСД:

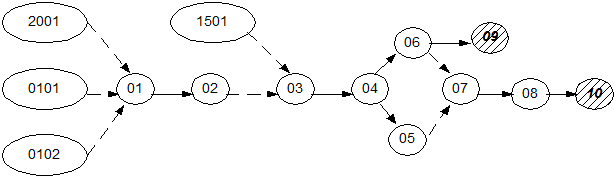

Рисунок 4.12. Локальная сетевая модель Земстроя. /В схеме заштрихованные круги обозначают сдачу работ/.

Рисуем узел 2001 и проводим пунктирную стрелку к узлу 01. Даем формулировку событию 2001.

2001 (20 – код Генподрядчика, 01 – номер его узла).

01 – ПСД в производство выдана

Снова ставим вопрос? Что еще необходимо для свершения события 01?

0101 – объект на местности привязан (01 – код Заказчика, 01 – номер его узла).

0102 – существующие здания и сооружения снесены;

В данном случае указали все условия для начала работы, т.е. для свершения события 01.

Далее указываем свои работы и события.

02 – разбивка здания выполнена;

После 02 мы можем приступить к механизированной разработке грунта на захватке №1.

Ставим вопрос: что нужно для начала механизированной разработки грунта на захватке №1?

Ответ: 02 и временные дороги. Организуем событие 1501 и связываем его с событием 03.

03 – механизированная разработка грунта начата на I захватке;

1501 – временные дороги сданы в эксплуатацию (15 – код Дорстроя, 01 – номер его узла);

04 – механизированная разработка грунта на I захватке окончена;

После события 04 ставим вопрос: какие работы мы можем начинать?

Ответ: Механизированную разработку грунта на захватке №2 и подчистку основания на захватке №1. Соответствующим образом показываем.

05 – механизированная разработка грунта на II захватке окончена;

06 – подчистка основания I захватки окончена;

07 – подчистка основания II захватки начата;

08 – подчистка основания II захватки окончена;

09 – основание I захватки сдано;

10 – основание II захватки сдано.

События сдачи мы выделяем.

Локальные модели исполнителей должны учитывать скорейшее представление фронта работ последующим исполнителем.

Локальная сетевая модель исполнителя (ЛСМИ)- Фундаментстрой-03.

Рисунок 4.13. Локальная сетевая модель ФундаментСтроя.

01 – работы Фундаментстроя на объекте начаты.

Вопрос: Что для этого необходимо?

Ответ: 0201 – основание для I захватки сдано;

2001 – разбивка здания выполнена;

2002 – обноска здания выполнена;

1501 – временные дороги сданы в эксплуатацию;

1601 – временное электроснабжение сдано в эксплуатацию.

02 – фундаменты под колонны здания на I захватке выполнены;

03 – фундаменты под оборудование на I захватке выполнены;

04 – устройство фундаментов под колонны на II захватке начаты;

0202 – основание на II захватке сдано;

05 – фундаменты под колонны на II захватке выполнены;

06 – устройство фундаментом под оборудование на II захватке начато;

07 - фундаменты под оборудование на II захватке закончены;

08 – сдача фундаментов под колонны на I захватке начата;

0203 – обратная засыпка фундаментов на I захватке выполнена

09 – фундаменты под колонны на I захватке сданы.

Для того, чтобы выполнить обратную засыпку на I захватке, необходимо, чтобы были выполнены все фундаменты на I захватке;

10 – фундаменты под оборудования на I захватке готовы к сдаче;

0204 – обратная засыпка фундаментов под оборудование на I захватке выполнена (вариант);

или (вместо 0203-0204) – 0203 – обратная засыпка фундаментов на I захватке окончена;

11 - фундаменты под оборудования (ФО) на I захватке сданы;

12 – сдача фундаментов под колонны (ФК) на II захватке начата;

0205 – обратная засыпка фундаментов на II захватке выполнена;

13 –ФК на II захватке сданы;

14 – сдача ФО на II захватке начата;

15 – ФО на II захватке сданы.

Разработка сетевых моделей исполнителями должна производиться на основе строго определенных правил. Эти правила распространяются как на первую модель, так и на вторую:

Правила для I модели:

1) каждая работа сетевой модели должна ограничиваться двумя узлами;

2) события должны четко формулироваться (например, 01 – работа А начата, 02 – работа А закончена);

3) если начало рассматриваемой работы зависит от окончания больше чем одной работы, у работы должно фиксироваться ее начало;

4) зависимость начала работы больше чем от окончания одной предшествующей работы фиксируется пунктирными стрелками;

5) номера узлов или коды событий не должны повторяться;

6) работы записываются в кодах (например, 01-02 – проведение работы А).

Правила для II модели:

1) А - работа фиксируется узлом;

2) Связь, зависимость работ друг от друга ил друг с другом фиксируется сплошной стрелкой;

3) Номера узлов не должны повторяться;

4) Условность: начало работы условно принимается в левой стороне узла, окончание работы – в правой стороне узла ==> стрелки должны входить в левую сторону, выходить из правой стороны.

При разработке моделей постоянно ставятся вопросы типа:

1) Какие работы/события должны предшествовать началу рассматриваемой? От каких работ/событий зависит начало рассматриваемой?

2) Каким работам открывается фронт по окончанию рассматриваемой? Каким работам предшествует рассматриваемый узел работы?
