Усилитель с общим затвором

Схема усилителя с общим затвором (ОЗ) показана на рис. 14.2. Входное напряжение подается на исток, а выходное снимается со стока. По второму закону Кирхгофа выражение для выходного напряжения имеет вид (14.1)

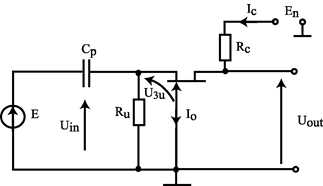

Рис. 14.2 Усилитель с ОЗ

Если увеличивать входное напряжение , то потенциал на истоке транзистора возрастает. При этом разность потенциалов между затвором и истоком также возрастает, поэтому ток стока уменьшается, следовательно, выходное напряжение в соответствии с выражением (14.1) увеличивается. Если понижать входное напряжение на истоке, то разность потенциалов между затвором и истоком уменьшается, следовательно ток стока увеличивается и выходное напряжение в соответствии с (14.1) уменьшается.

Таким образом, повышение входного напряжения приводит к увеличению выходного, а понижение входного– к уменьшению выходного. Отметим, что если изначально транзистор находится в активном режиме, то его ток стока в некотором диапазоне не зависит от разности напряжений между стоком и истоком.

Разделительная емкость не пропускает постоянное напряжение. Она осуществляет развязку по постоянному току между усилителем и источником внешнего сигнала E.

Сопротивление в данной схеме отсутствует, затвор непосредственно подключается к общей точке, поэтому напряжение между затвором и истоком при отсутствии входного сигнала равно:

. (14.4)

Сопротивление , также, как и в схеме с ОИ, определяет насколько сильно будет изменяться выходное напряжение при изменении тока стока, т.е. от входного напряжения. Однако, в данном случае коэффициент передачи усилителя имеет вид:

. (14.5)

Сопротивление истока определяет напряжение на затворе в рабочей точке, что видно из выражения (14.4). Очевидно, что в данном случае нельзя шунтировать сопротивление истока, так как оно определяет нагрузку источника ЭДС.
