Общие настройки

Инструменты анализа данных.

Назначение программы.

Модуль анализа бюджета.

Система должна обеспечить решение следующих задач:

· обработка первичной информации базы данных «Бюджет-КС», выборка и преобразование данных для аналитической системы

· Структуризация и оптимизация данных в системе для анализа хода исполнения бюджета

· Формирование по выбору пользователя исходных запросных форм (таблиц, графиков) для анализа хода исполнения бюджета, соответственно уровню бюджета и схеме учета финансирования, на которые настроена совместно функционирующая система «Бюджет-КС»

· Гибкое формирование и ввод пользователем запроса об исполнении бюджета на базе исходных запросных форм

· Оперативное получение информации по запросу об исполнении бюджета с гибким формированием на экране дисплея форматов результирующих таблиц и графиков

· оперативное получение отчетов по запросу об исполнении бюджета с гибким формированием форматов распечатываемых таблиц и графиков

Гибкое формирование указанных запросов и гибкое представление результирующей информации должны обеспечивать анализ бюджетного процесса в разрезах видов доходов и расходов бюджета, видов счетов, плательщиков и получателей бюджетных средств, периодов времени, распределения поступлений по уровням бюджетов, бюджетных и внебюджетных фондов.

В приложении используется два типа представления многомерных данных – таблицы и графики. При помощи настроек пользователь может сформировать наиболее удобное для себя представление данных. Все настройки делятся на две группы: настройки, одинаковые для таблицы и графика, и настройки индивидуальные для каждого из инструментов.

К одинаковым настройкам относится панель измерений.

Рис.3.1.

Вызов панели измерения осуществляется выбором одноименного пункта «Панель измерений» контекстного (всплывающего) меню (рис. 3.1).

Рис. 3.2.

Открывается окно панели измерений (см. рис.3.2).

Панель измерений служит для настройки отображения на плоскости экрана (принтера) пространства координат многомерного куба. Необходимость настройки связана с тем, что на плоскости можно отобразить только две (в изометрическом изображении – три) координаты. Управление «Панелью измерений» позволяет изменять набор отображаемых координат и их взаимное расположение, обеспечивая наиболее наглядное отображение анализируемых данных.

Область панели измерений разбивается на три части: грань страниц, грань строк и грань колонок, каждая из которых может включать в себя одно или несколько измерений и показатели. (рис. 3.2).

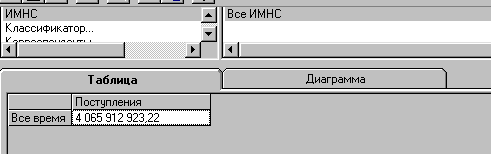

Рис. 3.3.

Измерения и/или показатели грани строк индексируют таблицу или график по вертикали, измерения и/или показатели грани столбцов колонок индексируют таблицу или график по горизонтали. Измерения и/или показатели грани страниц определяют значения, отображаемые в ячейках таблицы или в области графика.

В примере на рисунке грань строк содержит измерение «Время». В иерархии доходов этого измерения выбран элемент «Все время», который индексирует таблицу по вертикали (рис. 3.3). На графике в виде трехмерной диаграммы (рис. 3.4) этот элемент индексирует одну из горизонтальных осей. На диаграмме (рис. 3.4) элемент «доходы от ОФК» индексирует выводимые столбцы диаграммы.

Рис. 3.4.

В примере на рисунке 3.2 грань колонок содержит измерение «Показатели» (отображается «Measure»), в котором выбран показатель «Поступления».

Измерения и показатели можно перетаскивать с одной грани на другую или производить взаимную перестановку. Для перестановки навести курсор мыши на переносимое измерение или показатель, нажать левую кнопку мыши и не отпуская перенести измерение или показатель на другую грань, отпустить кнопку мыши.

При перемещении измерений необходимо соблюдать следующие правила:

· удаление последнего измерения с грани строк возможно только в том случае, если уже удалены все измерения с грани страниц;

· на грани колонок всегда должно оставаться хотя бы одно измерение.
