Дешифратор. Устройство, принцип работы

Дешифраторы используются для преобразования двоичных чисел в десятичные числа и находят применение в печатающих устройствах. В таких устройствах двоичное число, поступая на вход дешифратора, вызывает появление десятичного числа только на одном определённом его выходе. На рис.9.11 приведено символическое изображение дешифратора и его таблица истинносити. Символ DC образован от английского слова Decoder. Слева показаны входы, на которых отмечены весовые коэффициенты двоичного кода, справа выходы десятичных чисел. На каждом входе образуется десятичное число при определенных комбинациях входного кода.

Рис.9.11. Символическое изображение дешифратора и его таблица истинносити

Рассмотрим построение дешифратора по его таблице истинности. Значения входных переменных определяются логическими выражениями:

y₀ =₈^₄^ ₂^_1,

y₁ =₈^₄^₂^ x _1,

y₂ =₈^₄^ x₂ ^_1,

y₃ =₈ ^₄^ x₂ ^ x_1,

y₄ =₈ ^x₄ ^₂ ^_1, (9.1)

y₅ =₈ ^ x₄^₂ ^ x_1,

y₆ =₈ ^ x₄^ x₂ ^_1,

y₇ =₈ ^ x₄^ x₂ ^ x_1,

y₈ = x₈ ^₄^₂^_1,

y₉ = x ₈ ^₄ ^ ₂^ x _1.

Используя логические выражения (9.1), построим логическую схему дешифратора.

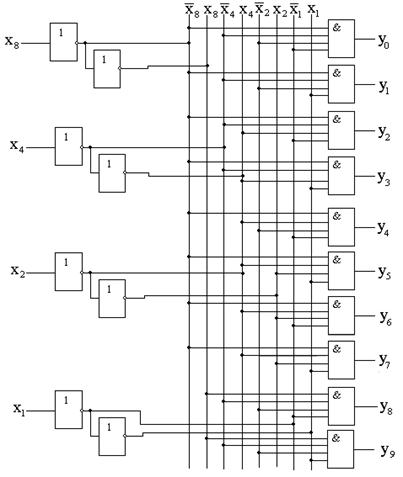

На рис.9.12 показана логическая схема дешифратора, построенного на логических элементах И и инверторах НЕ.

Рис.9.12. Логическая схема дешифратора
