ЦАП со взвешенными резисторами

Основные типы ЦАП

Как упоминалось ранее, в настоящее время подавляющее большинство ЦАП, находящих сбыт, построены по двум основным схемам: в виде цепочки взвешенных резисторов и типа R—2R. Оба названия определяют тип резистивной многозвенной цепочки, используемой в преобразователе. Эти два вида резистивных цепочек наиболее хорошо описываются для случая ЦАП с выходом по напряжению, т. е. для случая, когда цифровой входной сигнал создает на выходе дискретный уровень напряжения.

Преобразователи со взвешенными резисторами (Рисунок 6.3) содержат источник опорного напряжения, набор ключей, набор двоично-взвешенных прецизионных резисторов и операционный усилитель. Каждый двоичный разряд входного цифрового слова управляет своим ключом. Если разрядная цифра двоичная «1» ключ замыкается. Если разрядная цифра двоичный «О», ключ остается разомкнутым. Когда ключ замыкается, опорное напряжение прикладывается к взвешенному резистору, соединенному последовательно с ключом, и ток течет в суммирующую шину. В тех случаях, когда в усилителе суммируются токи со всех плеч многозвенной цепочки взвешенных резисторов, выходное напряжение усилителя пропорционально общему току и, следовательно, величине цифрового входного кода.

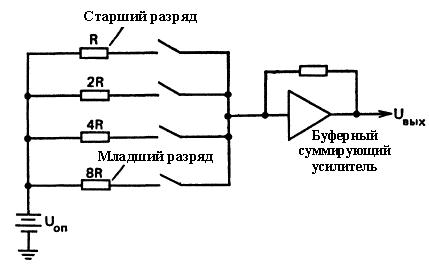

Рисунок 7.3 - ЦАП, основанный на суммировании взвешенных токов
