Общие сведения о промышленных системах регулирования

АВТОМАТИЧЕСКИЕ РЕГУЛЯТОРЫ И ИХ НАСТРОЙКА

Производственные процессы характеризуются множеством регулируемых величин: температурой, давлением, расходом, концентрацией и т. д., которые называются параметрами процесса. Чтобы технологическое оборудование работало в требуемом режиме, то есть с высоким КПД, с заданной производительностью, давало продукцию необходимого качества и работало надежно, необходимо поддерживать величины, характеризующие процесс, в большинстве случаев постоянными. Эта важнейшая задача возложена на промышленные системы автоматического регулирования и стабилизации технологических процессов.

Промышленные системы регулирования занимают второй уровень современных иерархических систем управления технологическими процессами. Их главная задача состоит в том, чтобы стабилизировать технологические параметры на заданном уровне. Этим занимаются системы автоматической стабилизации. В этих системах сигнал задания (уставка регулятора) остается постоянным в течении длительного времени работы. Другой, не менее важной задачей, является задача программного управления технологическим агрегатом, что обеспечивает переход на новые режимы работы. Решение этой проблемы осуществляется с помощью той же системы автоматической стабилизации, задание которой изменяется от программного задатчика.

В современных технологических комплексах имеются сотни и тысячи контуров регулирования, от качества работы которых во многом зависит качество выдаваемой продукции. Поэтому для большинства промышленных САР необходима достаточно высокая точность их работы При этом главное назначение системы стабилизации - это компенсация внешних возмущающих воздействий, действующих на объект управления.

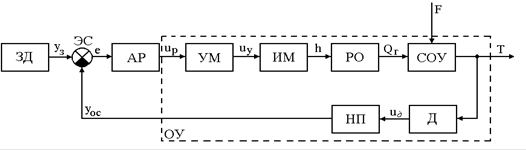

Структурная схема одноконтурной САР промышленным объектом управления приведена на рис. 2.1. Основными элементами ее являются: АР - автоматический регулятор, УМ - усилитель мощности, ИМ - исполнительный механизм, РО - регулируемый орган, СОУ- собственно объект управления, Д - датчик, НП - нормирующий преобразователь, ЗД - задатчик, ЭС - элемент сравнения.

Рис. 2.1. Структурная схема САР промышленным объектом управления

Обозначение переменных: - задающий сигнал, e - ошибка регулирования, - выходной сигнал регулятора, - управляющее напряжение, h - перемещение регулирующего органа, - расход вещества или энергии, F - возмущающее воздействие, T - регулируемый параметр (например температура), - сигнал обратной связи (выходное напряжение или ток преобразователя).

Характерной особенностью схемы является наличие нормирующего преобразователя НП, обеспечивающего работу автоматического регулятора со стандартными значениями тока (0¸5 mA) или напряжения (0¸10 В).

Нормирующий преобразователь выполняет следующие функции:

1) преобразует нестандартный входной сигнал (mB) в стандартный выходной сигнал;

2) осуществляет фильтрацию входного сигнала;

3) осуществляет линеаризацию статической характеристики датчика с целью получения линейного диапазона;

4) применительно к термопаре, осуществляет температурную компенсацию холодного спая термопары.

Рис. 2.2. Расчетная схема САР промышленным

объектом управления

Для расчетных целей исходную схему упрощают до схемы, показанной на рис. 2.2, где АР - регулятор, ОУ - объект управления.

Здесь под объектом управления уже понимается неизменяемая часть системы, состоящая из преобразователей сигналов, исполнительного механизма, регулирующего органа, собственно объекта управления и датчика.
