Съемочные геодезические сети (сети сгущения)

Спутниковые системы позиционирования плановых и высотных пунктов.

С помощью спутников превышения между точками на расстоянии в 1 км определяется с точностью до 1 мм., при расстояниях 200-500 км – 1,5 см плановые координаты определяются с погрешностью около 1 мм на 100 км.

Для изысканий, проектирования и строительства инженерных сооружений густота пунктов ГГС недостаточна. Поэтому созданы геодезические сети сгущения между пунктами ГГС или строят самостоятельные сети с привязкой к ГГС (теодолитный ход, нивелирный ход).

Наиболее распространенный вид геодезической основы строительства является строительная сетка, создается в виде квадратов со стороной от 100 до 200 м основная и 20-40 м – дополнительная.

1.2.4. Общая характеристика топографических карт и планов, инженерно-топографических планов для строительства.

Геодезические карты составляются на обширные территории.

Карты и планы классифицируются в основном по масштабам и назначению.

По масштабу – мелкие, средние, крупные.

По назначению – основные и специализированные.

Топографический план представляет собой уменьшенное и подобное изображение на плоскости горизонтальной проекции контура и рельефа участка местности в масштабах от 1: 200 до 1:5000

Профилем называется уменьшенное изображение вертикального разреза земной поверхности вдоль выбранного направления. Масштаб вертикальных в 10 раз крупнее масштаба горизонтальных измерений.

Масштаб – отношение длины линии на плане к длине горизонтального проложения на местности.

а) численный масштаб 1:М = d_n:d

d_n – длина отрезка на плане

d – горизонтальное проложение на местности.

1:1000; 1:500; 1:200 и т.д.

б) графический масштаб (линейный и поперечный)

Рис. 17 Линейные масштабы с основаниями 2 (а) и 1 (б) см

Линейный масштаб – отрезок прямой, на которой несколько раз отложен α, называемый основанием.

Поперечный масштаб для более точных измерений.

Рис. 18 Поперечный масштаб

d₃ = 97,2 м

d₃ = 80 + 16 + 1,2

а = 2 см (в 2 см – 40 м) для масштаба 1: 2000.

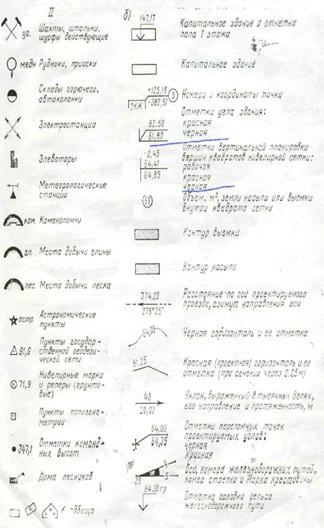

1.2.7. Условные знаки для топографических карт и планов (прилагается)

Рис. 18.а

а) контурные (масштабные) условные знаки изображают размеры в плане и площадь.

б) внемасштабные условные знаки изображают малые предметы (колодцы, столбы и т.д.)

в) линейное условные знаки для дорог, оград и т.д.
