Тема 3.2. Вертикальная планировка на стройплощадке

Требования к точности выноса в натуру главных и основных осей зданий и сооружений и к геометрической точности возведения сооружения и монтаж в нем конструкций. Допуски и погрешности.

После выноса главных и основных осей объекта в натуру с момента его строительства вступает в действие система допусков и посадок на отклонения система допусков и посадок на отклонения строительных конструкций от заданных размеров и относительно проектного положения в возводимом сооружении.

Проектное значение l₀ геометрического размера представляет его номинальную величину

Допускаемые отклонения:

Верхнее δ_В = l_max - l₀

Нижнее δ_н = l₀ – l_min

Предельные размеры: наибольший l_max = l₀ + δ_В

l_min = l₀ - l_min

Допуск (пом. допуска) равен;

δ_i = l_0i ≤ Δ

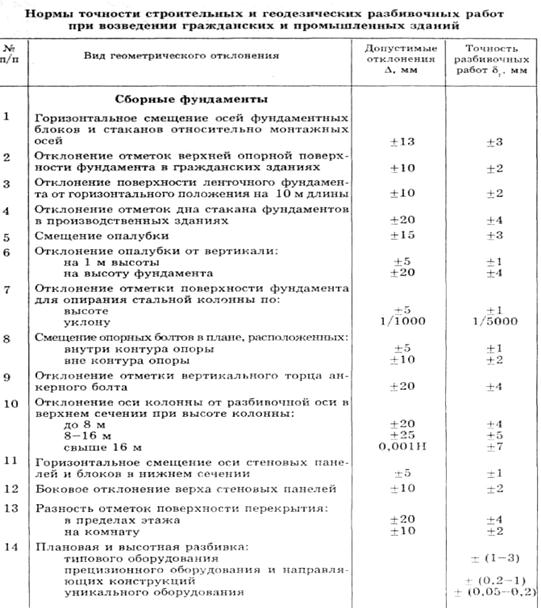

Допуски Δ указаны в СНИП.

Точность геодезических разбивочных работ:

δ_т = 0,2 Δ т.е. предельная погрешность выбирается в 5 раз меньше строительно-монтажного допуска Δ

Вопросы для самоконтроля

1. Назовите виды инженерно-строительных объектов и этапы их создания.

2. Опишите цели и этапы проектирования инженерных объектов.

3. Изложите перенос и закрепление дополнительных осей строящегося объекта.

4. Объясните, что такое обноска? Её виды.

5. Опишите, методы выноса в натуру проектных точек.

6. Изложите порядок перенесения в натуру плановых проектных элементов: угол, длина.

7. Изложите порядок перенесение в натуру высотных элементов: точка, линия, плоскость.

8. Объясните, что такое допуск, предельная погрешность геодезических разбивочных работ.

9. Изложите способы перенесения осей и высот на монтажные горизонты.

10. Охарактеризуйте назначение и принцип работы приборов для вертикального проецирования.

11. Дайте определение главных, основных и вспомогательных осей зданий и сооружений.

12. Опишите, как передать отметку на большую глубину или высоту.

13. Опишите, как построить проектную величину: а) горизонтального угла, горизонтального отрезка прямой линии.

14. Объясните, что представляет собой строительная сетка и какова точность ее построения.

15. Изложите последовательность выполнения разбивочных работ на строительной площадке.
