В котлован проецируют оси фундаментов и закрепляют их ч/з 1-2 м. стержнями или рисками на вбитых колышках.

Внутренние стены опалубки устанавливают на проектное расстояние от оси фундамента точность установки ± 3 мм. По окончании заполнения опалубки бетоном ее поверхность выравнивают по проектной отметке, заданной маяками на опалубке или торцами штырей выставленных с помощью нивелира и рейки

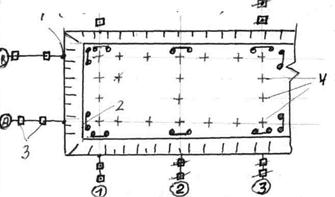

Разбивка мест погружения свай (свайное поле)

1. Точки закрепления оси на бровке котлована.

2. Строительная скамейка.

3. Знаки закрепления створа осей.

4. Место погружения свай.

При однорядном расположении свай на дно котлована переносят все основные оси (А.В. 1). Промежуточные оси разбивают на дне котлована рулеткой. Строительные скамейки, между ними леска пересечения лесок – отвесом +.

При кустовом методе находят центр куста, далее от центра определяют место свай рулеткой.

Контроль за глубиной погружения свай – ч/з 1 м. острия к оголовку наносят деления, маркируют рисками, а проектную глубину (ПГ) отмечают краской. На оголовки установленных свай выносят проектуню отметку срубки (срезки).

Рис. 104

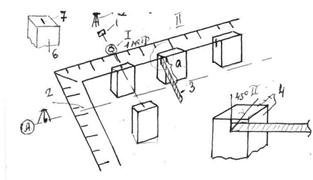

Исполнительную съёмку свайных полей начинают с перенесения осей на сваи теодолитом.

1. Знак закрепления створа оси.

2. Визирный луг.

3. Нивелирная рейка.

4. Грань сваи.

5. Теодолит.

6. Кол.

7. Створ оси.

а – проектная привязка сваи к оси.

I – Знак вынесения оси на бровку котлована.
