Сумматоры. Арифметические устройства

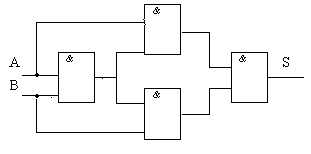

Арифметические устройства Сумматор по модулю 2 — цифровой узел с m входами и одним выходом, работающий в соответствии со следующим правилом: сигнал 1 появляется на его выходе всякий раз, когда в наборе входных сигналов содержится нечетное число 1. Поэтому этот узел еще называют схемой проверки на четность Условное обозначение сумматора по модулю 2 представлено на рис.1 В частном случае при числе входов, равном 2, сумматор по модулю 2 выполняет функцию логического элемента “Исключающее ИЛИ”: на выходе 1 будет только при 1 на одном из входов. Условное обозначениеэлемента “Исключающее ИЛИ” и его реализация на элементах И-НЕ представлены на Суммирование по модулю 2, как логическая операция, очень часто встречается на практике, поэтому ей присвоено специальное обозначение + Например, y=x1 + x2 + x3 Полусумматор — это узел, имеющий два входа и два выхода и выполняющий операцию арифметического сложения двух одноразрядных чисел А и В в соответствии со следующим правилом: при любых наборах сигналов А и В на выходе сигнала суммы S формируется результат сложения по модулю 2, на выходе сигнала переноса Р во всех случаях будет 0, кроме А=В=1, когда Р'=1. Таблица истинности представлена в табл. 1
табл.1
Полный одноразрядный сумматор выполняет операцию арифметического сложения двух одноразрядных чисел Ai и Bi с учетом переноса из предыдущего младшего разряда Pi-1. Он имеет три входа и два выхода для сигнала суммы Si, и сигнала переноса Рi. и пример реализации полного сумматора представлены на рисунке Таблица истинности для сложения двух 2-х разрядных чисел, используемая модуль с полными одноразрядными сумматорами
Одноразрядный субтрактор (от английского subtract - вычитать) - это схема, выполняющая арифметическое вычитание двух бит А и В и “занимающая” бит Bii Вычитание сводится к сложению дополнительного кода вычитаемого, т.е. отрицательного числа. А - В = А + (-В) Дополнительным кодом двоичного числа X в N-разрядной ячейке является число, дополняющее его до значения 2N/ Получить дополнительный код можно следующим путем а ) записать внутренне представление положительного числа X б) инвертируется двоичный код числа (заменяем 0 на 1 и 1 на 0) в) к полученному числу добавляем единицу пример.
1 выходит за пределы 8-разрядной сетки и исчезает "0" в старшем (8)разряде свидетельствует о знаке "+" числа: "1" - соответствует знаку "минус" Когда на управляющую шину подается логический 0 (Add/Ssub=0), схема производит сложение Когда на управляющую шину подается логическая 1 (Add/Ssub=1), схема производит вычитание
