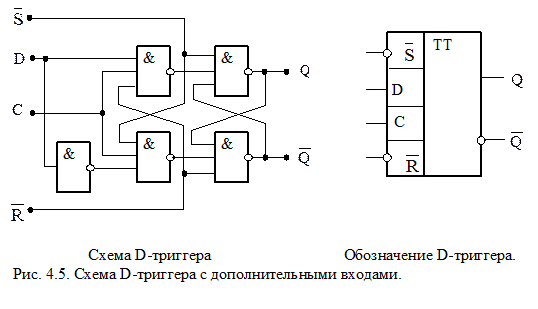

Реализация D-триггера с использованием RS- триггера связана с увеличением состава схемы на один инвертор, увеличением числа входов (до трех) в схемах И-НЕ. Схема D-триггера, дополненная асинхронными инверсными входами установкии сброса , и ее обозначение на функциональных схемах представлены на рис. 4.5.
Если на вход подать активный сигнал 0, а на вход единицу, то D-триггер устанавливается в единичное состояние (Q=1) независимо от сигналов на остальных входах схемы.
Сигналы D и С не влияют на этот процесс. В силу этого, асинхронные входы и имеютнаивысший приоритет.
Вследствие симметричности асинхронных связей, аналогично протекает процесс при =0 и =1, но D-триггер, естественно, сбрасывается (Q = 0).
При значениях (=1) и (=1) RS-триггер "отключается" и схема функционирует, как D-триггер.
