Конструирование сетей водоотведения

Вопросы:

1) Правила конструирования сетей водоотведения.

2) Расположение сетей водоотведения в поперечном сечении проезда.

Нормальные условия работы сети обеспечиваются не только правильными расчетами, но правильным конструированием сети.

При конструировании сети необходимо соблюдать следующие правила:

1) канализационные линии между колодцами следует прокладывать прямолинейно;

2) в местах поворотов сети, изменения уклонов линии, изменения диаметра труб, соединения одной или нескольких линий труб должны быть устроены колодцы;

3) трубы и каналы в колодцах необходимо соединять по верху труб или по уровню воды, чтобы по возможности уменьшить образование подпора в лежащих выше участках сети;

4) расчетная скорость движения жидкости должна быть возрастающей. Уменьшение расчетной скорости (но не менее минимальной) допускается только после перепадных колодцев;

5) расчетная скорость потока в боковых присоединениях должна быть меньше, чем в основном коллекторе;

6) при присоединении малых труб (например, дворовой канализации) к коллекторам больших размеров лоток малой трубы должен находиться на одном уровне с поверхностью воды при расчетном наполнении в большой трубе;

7) угол между присоединяемой и отводящей трубой должен быть не менее 90 градусов (т.е. прямым или тупым);

8) повороты трубопроводов устраивают в колодцах, причем радиус кривой поворота лотка необходимо принимать не менее диаметра трубы;

9) повороты трассы коллекторов диаметром или высотой 1,2 м. и более допускается устраивать вне смотровых колодцев по кривым с радиусом поворота, равным не менее пяти диаметрам коллектора, причем в начале и в конце должны быть поставлены колодцы;

10) в колодцах трубы соединяют с помощью открытых лотков, выполненных по плавным кривым;

11) при резком увеличении уклона трубопровода диаметром 250 мм и более, допускается переход с большего диаметра на меньший. При этом разница в размерах труб диаметром:

- до 300 мм для бытовой канализации и до 500 мм для дождевых и общесплавных сетей не должна превышать одного размера по сортаменту,

- выше 300 мм для бытовой канализации и выше 500 мм для дождевых и общесплавных сетей не должна превышать двух размеров по сортаменту.

Например, коллектор диаметром 400 мм при большом уклоне можно заменить коллектором 300 мм.

12) при резком изменении уклона трубопровода устраивают быстроток с перепадным колодцем для гашения скорости.

Колодцы, устраиваемые на канализационной сети

На канализационной сети устраивают колодцы различного технологического назначения – смотровые, перепадные, промывные, а также соединительные камеры.

Смотровыеколодцы служат для наблюдения и контроля за состоянием канализационной сети и используются при работах по очистке и ремонту сети. С учетом места устройства смотровые колодцы подразделяются на: поворотные, узловые и линейные. Располагаются они в местах изменения диаметра, уклона трубопроводов, направлений их в плане и при присоединении к ним боковых веток. На прямолинейных участках труб их устраивают на расстоянии в зависимости от диаметра (при D = 200 мм – 50 м, D = 500 мм – 75 м, D = 1000 мм – 150 м)

На самотечных трубопроводах в пределах колодцев трубопроводы переходят в открытые лотки. В плане колодцы могут выполняться круглыми и прямоугольными. Основные элементы колодца: рабочая камера с внутренним диаметром D = 1000-1200 мм и высотой 1,8 м; горловина диаметром D = 700 мм; переходная часть между ними и люк с крышкой над горловиной. Рабочая камера и горловина оборудованы скобами для спуска в колодец (рис. 12).

Рис.12. Схема устройства смотрового колодца:

1 – чугунный люк с крышкой; 2 – регулировочные камни (или кирпич);

3 – внутренняя крышка колодца; 4 – опорное кольцо;

5 – железобетонные стеновые кольца (КС) горловины колодца; 6 – плита перекрытия (ПП);

7 – железобетонные стеновые кольца (КС) рабочей камеры; 8 – ходовые скобы;

9 – набивной лоток из бетона М200 с железнением поверхности;

10 – железобетонная плита днища (ГЩ); 11 – песчаная или щебеночная подготовка

Перепадные колодцы устраиваются для сопряжения трубопроводов, уложенных на различной глубине. Устраивают их в следующих случаях:

1) при присоединении боковых веток к коллекторам или внутриквартальных сетей к уличным трубопроводам;

2) при больших уклонах поверхности земли для исключения превышения максимально допустимой скорости движения сточных вод.

Перепад в этих колодцах предусмотрен в виде стояка из металлических труб или ж/б конструкций. Сечение стояка должно быть не менее сечения подводящего трубопровода. В основании стояка устраивается приямок, обеспечивающий создание водяной подушки, смягчающий удар подающего потока в основание сооружения. Поэтому днище укрепляют стальной плитой. Перепадные колодцы выполняют круглыми, прямоугольными из кирпича, бетона, ж/б.

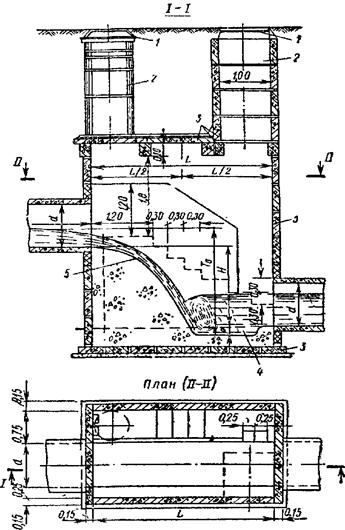

Рис.13. Перепадной колодец с водосливом практического профиля

1-люки с крышками, 2- горловины, 3-стены из сборных железобетонных блоков,

4- водобойный приямок, 5- водослив.

Промывные колодцы устраивают в верхних участках сети и служат для промывки сети от осадков, которые образуются при малых скоростях движения сточных вод.

Соединительные камеры устраивают на всех системах канализации в местах соединения нескольких канализационных линий в один общий коллектор.

Размещение канализационных сетей в поперечном профиле улиц должно согласовываться с расположением других подземных сооружений для предохранения соседних коммуникаций от повреждения при авариях и производстве строительных и ремонтных работ.

В связи с устройством проездов на бетонном основании инженерные сети следует укладывать в зеленой или технической полосе проездов, под уширенными тротуарами и внутри кварталов способом совмещенных укладок нескольких трубопроводов в одной траншее. Этот способ снижает стоимость строительства сетей на 3-7%.

Канализационные сети трассируют параллельно красным линиям застройки, а при одностороннем размещении сети – по той стороне улицы, на которой имеется меньшее число подземных сетей и больше присоединений к канализации.

Расположение канализационных сетей по отношению к зданиям и подземных сооружениям не должны допускать подмыва фундамента зданий и подземных сооружений при повреждениях канализационных трубопроводов и исключить возможность попадания сточных вод в водопроводные сети. Расстояние в плане от напорных канализационных трубопроводов до фундаментов здании, туннелей и сооружений должно быть не менее 5 м., а от безнапорных – не менее 3 м.

Минимальное расстояние от канализационных сетей до подземных коммуникаций должно быть следующим:

- до силовых кабелей – 0,5 м,

- до кабелей связи – 1 м.,

- до теплопроводов – 1-1,5 м.,

- до опор и мачт наружного освещения и сети связи – 1,5 м.,

- до линий высоковольтных передач напряжением меньше 35 кВ – 5 м., напряжением более 35 кВ – 10 м.,

- до деревьев ценных пород – 2 м.

Расстояние в свету между наружными стенками трубопроводов и колодцев (или камер) должно быть не менее 0,15 м.

При укладке канализационных труб параллельно газопроводам расстояние в плане между стенками трубопроводов по СНиП должно быть не менее:

- при газопроводах низкого давления до 5кПа – 1 м.,

- при газопроводах среднего давления выше 5 кПа до 0,3 МПа – 1,5 м.,

- при газопроводах высокого давления свыше 0,3 МПа – от 2 до 5 м.

При укладке канализационных труб на одном уровне с водопроводными расстояние между стенками трубопроводов должно быть:

- не менее 1,5 м. для водопроводных труб диаметром до 200 мм.,

- не менее 3,0 м. для водопроводных труб большего диаметра.
