Протокол IP версии 4

Лекция 5. Основные протоколы IP-телефонии

В качестве основного протокола сетевого уровня в стеке протоколов TCP/IP применяется протокол IP, который изначально проектировался как протокол передачи пакетов в сетях, состоящих из большого количества локальных сетей. Поэтому он хорошо работает в сетях со сложной топологией, рационально используя наличие в них подсистем и экономно расходуя пропускную способность низкоскоростных линий связи. Протокол IP организует пакетную передачу информации от узла к узлу IP-сети, не используя процедур установления соединения между источником и приемником информации. Кроме того, Internet Protocol является дейтаграммным протоколом: при передаче информации по протоколу IP каждый пакет передается от узла к узлу и обрабатывается в узлах независимо от других пакетов.

Протокол IP не обеспечивает надежность доставки информации, так как он не имеет механизмов повторной передачи. Он не имеет также и механизмов управления потоком данных (flow-control). Дейтаграммы могут быть потеряны, размножены или получены не в том порядке, в каком были переданы.

Протокол IP базируется на протоколе уровня звена данных, который обеспечивает передачу данных по физической среде. Программный модуль, реализующий протокол IP, определяет маршрут переноса данных по сети до точки назначения или до промежуточного маршрутизатора, где дейтаграмма извлекается из кадра локальной сети и направляется в канал, который соответствует выбранному маршруту. Дейтаграммы могут разбиваться на более мелкие фрагменты, или, наоборот, несколько дейтаграмм могут объединяться в одну на стыке разных сетей, если эти сети поддерживают передачу дейтаграмм разной длины.

В каждой рабочей станции, подключенной к IP-сети, обработка IP-дейтаграмм производится по одним и тем же правилам адресации, фрагментации и маршрутизации. Рабочие станции рассматривают каждую дейтаграмму как независимую протокольную единицу.

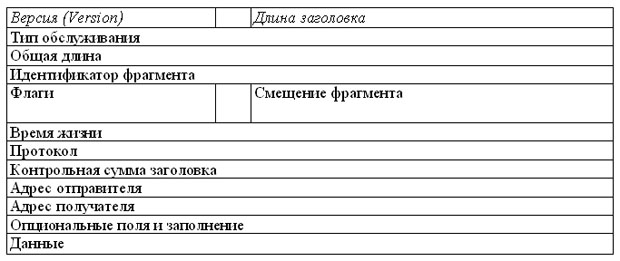

На рис.5.1 показана структура протокольной единицы протокола IP-дейтаграммы.

Поле версия (version) идентифицирует используемую версию протокола IP, в рассматриваемом случае указывается версия 4. Необходимость этого поля объясняется тем, что в переходный период в сети могут применяться протоколы разных версий.

Поле длина заголовка (header length), состоящее из 4 битов, определяет длину заголовка, причем длина указывается как количество блоков размером 32 бита. В типичном случае значение этого поля равно 5.

Рис. 5.1. IP-дейтаграмма

Поле Тип обслуживания (Type of Service) содержит информацию, которая бывает нужна при поддержке сетью разных классов обслуживания. Использование этого поля в Интернете будет возрастать по мере роста в IP-сетях возможностей передачи мультимедийного трафика с задаваемыми параметрами качества обслуживания.

Поле Общая длина (Total Length) определяет общую длину дейтаграммы в октетах (байтах), включая заголовок и полезную нагрузку. Максимальная длина дейтаграммы составляет 65535 октетов, однако на практике все рабочие станции и маршрутизаторы работают с длинами, не превышающими 576 байтов. Это объясняется тем, что при превышении указанной длины снижается эффективность работы сети.

Протокол IP использует 3 поля заголовка для управления фрагментацией/сборкой дейтаграмм. Как уже упоминалось, фрагментация необходима, потому что разные сети, по которым передаются дейтаграммы, имеют разные максимальные размеры кадра.

Идентификатор фрагмента (Identifier) обозначает все фрагменты одной дейтаграммы, что необходимо для ее успешной сборки на приемной стороне.

Поле Флагов (Flags) обеспечивает возможность фрагментации дейтаграмм и, при использовании фрагментации, позволяет идентифицировать последний фрагмент дейтаграммы.

Поле Смещение фрагмента (Fragment Offset) определяет положение фрагмента относительно исходной дейтаграммы в единицах, равных 8 октетам.

Поле Время жизни (TTL - Time To Live) используется для ограничения времени, в течение которого дейтаграмма находится в сети. Каждый маршрутизатор сети должен уменьшать значение этого поля на единицу и отбрасывать дейтаграмму, если поле TTL приняло нулевое значение. Наличие поля TTL ограничивает возможность бесконечной циркуляции дейтаграммы по сети.

Поле Протокол (Protocol) идентифицирует протокол верхнего уровня (TCP, UDP и т. д.).

Поле Контрольная сумма заголовка (Header Checksum) обеспечивает возможность контроля ошибок в заголовке. Алгоритм подсчета контрольной суммы весьма прост, поскольку обычно протоколы нижнего уровня имеют более развитые средства контроля ошибок.

IP-дейтаграммы содержат в заголовке два адреса - отправителя (Source) и получателя (Destination), которые не меняются на протяжении всей жизни дейтаграммы.
