Мультимедиа шлюз (Gateway)

H.245 - сигнализация управления

Метод с маршрутизацией вызовов в контроллере зоны

Сигналы вызовов между оконечными точками и контроллером зоны передаются по RAS-каналам. Контроллер зоны получает сообщение вызова через канал сигнализации из одной оконечной точки и направляет его к другой оконечной точке через канал сигнализации другой оконечной точки.

H.245 - сигнализация управления - состоит из сквозного обмена H.245-сообщеними между H.323-оконечными точками. H.245-сообщения управления передаются через H.245-каналы управления. H.245 - канал управления представляет из себя логический канал, который постоянно открыт, в отличие от каналов обмена мультимедиа потоков. Сообщения сигнализации управления можно разделить на две группы: обмен терминалов H.323 своими параметрами и сообщения управления.

• Сообщения обмена параметрами

Обмен параметрами позволяет терминалам выбрать такие режимы обмена данными и форматы кодирования, которые они могут использовать при совместной работе друг с другом. Уточняются возможности терминалов, как на прием, так и на передачу.

• Сообщения управления процессами логическими каналами между конечными точками

Логический канал несет информацию от одной оконечной точки до другой оконечной точки (в случае двухточечной конференции) или множественных оконечных точек (в случае отметки на многоточечную конференцию). Протокол H.245 предоставляет набор сообщений, обеспечивающих открытие и закрытие этих каналов. Логический канал всегда однонаправленный.

Представляет из себя устройство, предназначенное для преобразования мультимедийной и управляющей информации при сопряжении разнородных сетей (Рис.6.2).

Рис. 6.2. Шлюз H.323/PSTN

Шлюз не входит в число обязательных компонентов сети H.323. Он необходим только в том случае, когда требуется установить соединение с терминалом другого стандарта. Эта связь обеспечивается трансляцией протоколов установки и разрыва соединений, а также форматов передачи данных. Согласно H.323, мультимедиа шлюз - это опциональный элемент в конференции H.323. Он может выполнять много различных функций. Типичной его функцией, например, является задача преобразования форматов протоколов передачи (например, H.225.0 и H.221). Шлюзы H.323 широко применяются в IP-телефонии для сопряжения IP-сетей и цифровых или аналоговых коммутируемых телефонных сетей (ISDN или PSTN). При отсутствии в сети шлюза должна быть обязательно реализована одна из его функций - преобразование номера ТфОП в транспортный адрес IP-сети с помощью других средств. Со стороны сетей с маршрутизацией пакетов IP, так же, как и со стороны ТфОП, шлюз может участвовать в соединениях в качестве терминала или устройства управления конференциями.

Контроллер управления многоточечными конференциями (Multipoint Control Unit - MCU) предназначен для организации конференций с участием трех и более участников. В этом устройстве должен присутствовать контроллер Multipoint Controller (MC) и, возможно, процессоры Multipoint Processors (MP). Контроллер MC поддерживает протокол Н.245 и предназначен для согласования параметров обработки аудио- и видеопотоков между терминалами. Процессоры занимаются коммутированием, микшированием и обработкой этих потоков.

Конфигурация многоточечной конференции может быть централизованной, децентрализованной, гибридной и смешанной.

Рис. 6.3. Схемы централизованной и децентрализованной организаций конференции в H.323

Централизованная многоточечная конференция требует наличия устройства MCU. Каждый терминал обменивается с MCU потоками аудио, видео, данными и командами управления по схеме "точка-точка". Контроллер MCU, используя протокол H.245, определяет возможности каждого терминала. Процессор MP формирует необходимые для каждого терминала мультимедийные потоки и рассылает их. Кроме того, процессор может обеспечивать преобразования потоков от различных кодеков с различными скоростями данных.

Децентрализованная многоточечная конференция использует технологию групповой адресации. Участвующие в конференции H.323-терминалы осуществляют многоадресную передачу мультимедиа потока остальным участникам без посылки на MCU. Передача контрольной и управляющей информации осуществляется по схеме "точка-точка" между терминалами и MCU. В этом случае контроль многоточечной рассылки осуществляется контроллером MCU.

Гибридная схема организации конференц-связи является комбинацией двух предыдущих. Участвующие в конференции H.323-терминалы осуществляют многоадресную передачу только аудио- или только видеопотока остальным участникам без посылки на MCU. Передача остальных потоков осуществляется по схеме "точка-точка" между терминалами и MCU. В этом случае задействуются как контроллер, так и процессор MCU.

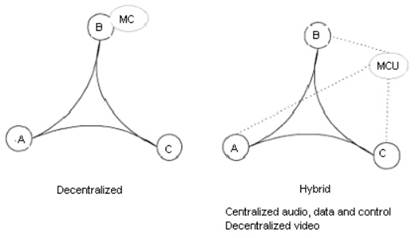

Рис. 6.4. Схемы децентрализованной и смешанной организаций конференции в H.323

В смешанной схеме организации конференц-связи одна группа терминалов может работать по централизованной схеме, а другая группа - по децентрализованной.

Контроллер зоны (или Gatekeeper) - рекомендуемое, но не обязательное устройство, обеспечивающее сетевое управление и исполняющее роль виртуальной телефонной станции.

Контроллер зоны обеспечивает услуги управления вызовами для H.323-оконечных точек, типа трансляции адреса и управления шириной полосы пропускания в соответствии с протоколом RAS. Контроллер зоны в H.323-сети не обязательный компонент. Однако если он присутствует в сети, то терминалы и шлюзы должны использовать его услуги. H.323-стандарт определяет как обязательные услуги контроллера зоны, так и дополнительные (факультативные) функциональные возможности, которые он может обеспечивать.

Факультативной возможностью контроллера зоны является маршрутизация сигналов вызова. Оконечные точки посылают сообщения сигналов вызова контроллеру зоны, который направляет их к оконечным точкам адресатов. Поочередно оконечные точки могут посылать сообщения сигнализации вызова непосредственно друг другу. Эта возможность ценна для текущего контроля обращений и управления обращениями в сети. Маршрутизация обращений через контроллер зоны обеспечивает лучшую эффективность работы сети, поскольку контроллер может принимать решения о маршрутизации, основанные на ряде факторов, например, о балансировке загрузки среди шлюзов.

Услуги, предлагаемые контроллером зоны, определены в RAS и включают трансляцию адреса, управление приемами, управление шириной полосы частот и зональное управление. H.323-сети, не имеющие контроллер шлюза, не имеют этих возможностей. H.323-сети, содержащие IP-телефоны и шлюзы, должны обязательно содержать контроллер зоны, чтобы транслировать входящие E.164-телефонные адреса в транспортные адреса. Контроллер зоны - логический компонент H.323, но он может быть выполнен и как часть шлюза.
