Частотная модуляция

Наиболее распространенной формой частотной модуляции является (Binary FSK - BFSK), в которой два двоичных числа представляются сигналами двух различных частот, расположенных около несущей (рис. 1.5б). Результирующий сигнал равен

(1.2)

где и - частоты, смещенные от несущей частоты на величины, равные по модулю, но противоположные по знаку.

Бинарная частотная модуляция менее восприимчива к ошибкам, чем амплитудная модуляция.

Более эффективной, но и более подверженной ошибкам, является схема многочастотной модуляции (Multiple FSK - MFSK), в которой используется более двух частот. В этом случае каждая сигнальная посылка представляет более одного бита. Переданный сигнал MFSK (для одного периода передачи сигнальной посылки) можно определить следующим образом:

(1.3)

Здесь

где - несущая частота; - разностная частота; - число различных сигнальных посылок ; - количество битов на одну сигнальную посылку.

На рис. 1.6 представлен пример схемы MFSK с . Входной поток битов кодируется по два бита, после чего передается одна из четырех возможных двухбитовых комбинаций.

Для уменьшения занимаемой полосы частот в модуляторах сигналов с фазовой модуляцией применяют сглаживающие фильтры. Применение сглаживающих фильтров приводит к увеличению эффективности использования полосы, но в то же время из-за сглаживания уменьшается расстояние между соседними сигналами, что приводит к снижению помехоустойчивости.

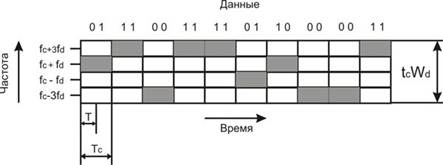

Рис. 1.6. Использование частоты схемой MFSK (M = 4)
