Пример 4.4

Теперь создадим мост "точка - много точек" (рис. 4.20). Для этого нам понадобится не менее трех точек доступа.

1. Одна точка доступа переводится в режим WDS (рис. 4.21):

Заходим на вкладку Home Wireless, в первой точке доступа устанавливаем режим (Mode): WDS.

Указываем канал (например, 1, 6 или 11). В полях Remote AP MAC Address указываем MAC-адреса остальных точек доступа.

При желании можно настроить шифрование данных.

увеличить изображение

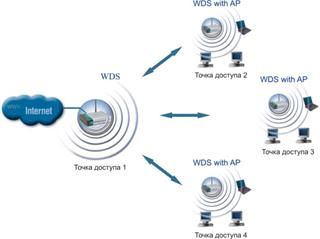

Рис. 4.20. Мост "точка - много точек"

1. Другие точки доступа переводятся в режим WDS with AP (рис. 4.19):

Заходим на вкладку Home Wireless и задаем режим (Mode): WDS with A P.

Указываем SSID: NetworkX, где X - номер подсети.

Указываем такой же канал, как и у первой точки доступа.

Во всех точках доступа в поле Remote AP MAC Address указываем MAC-адрес первой точки.

Если в первой точке настроено шифрование данных, то здесь тоже надо настроить точно такое же шифрование.

Применяем настройки, и после перезагрузки точки доступа войдут в режим моста.

1. Проверяем соединение:

Подключаемся беспроводными адаптерами к любой точке доступа. Командой ping последовательно проверяем вторую (третью или четвертую) точку, первую и сайт в Internet: ping 192.168.0.5X, где X - номер точки доступа, ping www.dlink.ru.
