по учебной дисциплине "Тепло-массообменное оборудование предприятий"

(к учебному плану 200__г)

Разработал: к.т.н., доцент Костылева Е.Е.

Обсуждена на заседании кафедры

протокол № _____

от "_____" ___________2011 г.

Казань - 2011 г.

Учебные цели:

1. Рассмотреть устройство спирального теплообменника.

2. Изучить устройство и конструкции пластинчатых теплообменных трубчатых аппаратов.

3. Ознакомиться с устройством ребристых теплообменников.

Вид занятия: лекция

Время проведения: 2 часа

Место проведения: ауд. ________

Литература:

1. Тепломассообмен: Учебное пособие для вузов / Ф.Ф. Цветков, Б.А. Григорьев. - 3-е издание. М.: Издательский дом МЭИ, 2006. - 550 с.

Учебно-материальное обеспечение:

Плакаты, иллюстрирующие учебный материал.

Структура лекции и расчет времени:

№ п/п	Структура занятия	Время, мин.
1.   2.   3.	Повторение пройденного материала на лекции №2   Учебные вопросы: 1. Спиральные теплообменники. 2. Пластинчатые теплообменники. 3. Ребристые теплообменники. Заключение

1. Спиральные теплообменники (рис. 1) состоят из двух спиральных каналов прямоугольного сечения, по которым движутся теплоносители I и II. Каналы образуются металлически­ми листами, которые служат поверхностью теплообмена. Внут­ренние концы спиралей соединены разделительной перегородкой. Для обеспечения жесткости конструкции и фиксирования рас­стояния между спиралями приваривают бобышки. С торцов спи­рали закрывают крышками и стягивают болтами.

Горизонтальные спиральные теплообменники применяют для теплообмена между двумя жидкостями. Для теплообмена между конденсирующимся паром и жидкостью используют вертикаль­ные спиральные теплообменники. Такие теплообменники приме­няют в качестве конденсаторов и паровых подогревателей для жид­кости.

Рис. 1. Типы спиральных теплообменников:

а - горизонтальный; б - вертикальный; 1, 3 - листы; 2 - разделительная перегородка; 4 - крышки; I, II - теплоносители

К достоинствам спиральных теплообменников можно отнести компактность (большая поверхность теплообмена в единице объ­ема, чем у многоходовых трубчатых теплообменников) при оди­наковых коэффициентах теплопередачи и меньшее гидравличес­кое сопротивление для прохода теплоносителей. К недостаткам - сложность изготовления и ремонта и пригодность работы под из­быточным давлении не свыше 1,0 МПа.

2. Пластинчатые теплообменники имеют плоские по­верхности теплообмена. Обычно такие теплообменники применя­ют для теплоносителей, коэффициенты теплоотдачи которых оди­наковы.

В настоящее время в системах теплоснабжения жилищно-ком­мунальных хозяйств и ряда промышленных предприятий в каче­стве подогревателей горячего водоснабжения (ГВС) и отопления устанавливаются пластинчатые теплообменники (рис. 2) вместо ранее используемых для этих целей традиционных секционных кожухотрубных подогревателей. Это связано с целым рядом обстоя­тельств и преимуществ:

1. Коэффициент теплопередачи в пластинчатых теплообменни­ках в 3...4 раза больше, чем в кожухотрубных, благодаря специальному гофрированному профилю проточной части пластины, обеспечивающему высокую степень турбулизации потоков тепло­носителей. Соответственно в 3...4 раза поверхность пластинчатых теплообменников меньше, чем кожухотрубных.

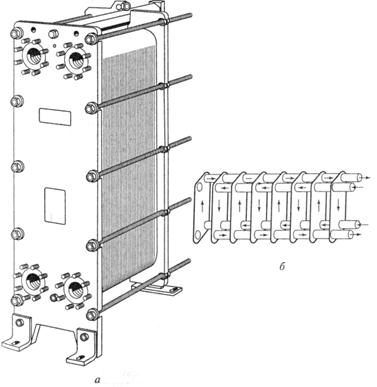

Рис. 2. Пластинчатый водоводяной теплообменник «Теплотекс»:

а - общий вид; б - схема движения теплоносителей

2. Пластинчатые теплообменники имеют малую металлоем­кость, очень компактны, их можно установить в небольшом по­мещении.

3. В отличие от кожухотрубных они легко разбираются и быстро чистятся. При этом не требуется демонтаж подводящих трубопро­водов.

4. В пластинчатом теплообменнике можно легко и быстро заме­нить пластину или прокладку, а также увеличить его поверхность, если со временем возрастет тепловая нагрузка.

Недостатки: трудность чистки внутри каналов, ремонта, частичной заме­ны поверхности теплообмена, а также невозможность изготовле­ния пластинчатых теплообменников из чугуна и хрупких матери­алов и длительная эксплуатация.

3. Ребристые теплообменники применяются в тех случаях, когда коэффициент теплоотдачи для одного из теплоно­сителей значительно ниже, чем для второго. Поверхность теп­лообмена со стороны теплоносителя с низким значением α уве­личивают по сравнению с поверхностью теплообмена со стороны другого теплоносителя. В таких аппаратах поверхность теплообмена имеет на одной стороне ребра различной формы (рис. 3). Как видно из рисунка, ребристые теплообменники изготовляют самых различных конструкций. При этом ребра выполняю» поперечными, продольными, в виде игл, спиралей, из витой проволоки и т.д.

Рис. 3. Типы ребристых теплообмен­ников:

а - пластинчатый; б - чугунная труба с круглыми ребрами; в - трубка со спираль­ным оребрением; г - чугунная труба с внут­ренним оребрением; д - плавниковое оребрение трубок; е - чугунная труба с двусто­ронним игольчатым оребрением; ж - про­волочное (биспиральное) оребрение трубок; з - продольное оребрение труб; и - много­ребристая трубка

Заключение

Обобщить изученные вопросы. Подвести итоги лекции. Ответить на вопросы.

Выдать задание для самостоятельного изучения – изучить материал лекции по конспекту, рекомендуемую литературу.

Задание для самостоятельного обучения:

Тепломассообмен: Учебное пособие для вузов / Ф.Ф. Цветков, Б.А. Григорьев. - 3-е издание. М.: Издательский дом МЭИ, 2006. [66-85]
