Совместимости внутри зон
ОБЕСПЕЧЕНИЕ ЭЛЕКТРОМАГНИТНОЙ
Для обеспечения электромагнитной совместимости внутри зон необходимо также соблюдать определенные требования. Корпуса электрических и электронных приборов должны быть объединены между собой, связаны с экраном защитной зоны. Основными конфигурациями таких соединений являются звездообразная и сеточная (рис. 6.47). В пределах одной зоны могут использоваться обе конфигурации (рис. 6.48).
Рис. 6.47. Присоединение корпусов электронного оборудования к системе уравнивания потенциалов: а — основные конфигурации; б — присоединение к системе уравнивания потенциалов; ТОП — общая точка присоединений; S, 5, — звездообразные конфигурации; М, Мт — конфигурации в виде сетки Рис. 6.48. Комбинации способов присоединения корпусов электрического и электронного оборудования к системе уравнивания потенциалов: а — звездообразная конфигурация и конфигурация в виде сетки; б — конфигурации в виде сетки с присоединением к системе уравнивания потенциалов в одной точке; ТОП — общая точка присоединений; Ss — звездообразные конфигурации; Мт — конфигурации в виде сетки; Mz — конфигурация в виде сетки, объединенная с одной точкой присоединения к системе уравнивания потенциалов Рис. 6.49. Присоединения к шине уравнивания потенциалов в здании: 1 - присоединение потребителя; 2 - счетчик потребления энергии; 3 — щиток здания; 4 - силовой кабель- Рис. 6.50. Пример использования щитков шины уравнивания потенциалов (РЕ) в здании с большим числом входящих проводников и кольцевой шиной зазем-лителя:
1 — металлический проводник снаружи, например водопровод; 2 — кабель электроснабжения или линия связи; 3, 7 — арматура железобетона внешних стен и фундамента; 4 — кольцевая шина заземления; 5 — присоединение заземлителя; 6 — точки присоединения шины уравнивания потенциала; 8 — защитное устройство; 9 — щитки шины уравнивания потенциалов Предпочтительным является объединение корпусов в виде звезды с общей точкой на экране зоны. Типичный вариант присоединений к шине РЕ внутри здания приведен на рис. 6.49, а расположения щитков (клем-мников) шин РЕ — на рис. Важным вопросом при обеспечении ЭМС является снижение наводок в петлях соединительных проводников между приборами. Некоторые способы уменьшения наводок показаны на рис. 6.53. В любых случаях следует использовать металлические предметы, конструкции в ряс. 6.51. Пример присоединений к внутренней кольцевой шине уравнивания потенциалов большого числа входящих электрических и металлических коммуникаций: / — арматура железобетона внешних стен и фундамента; 2 — к дополнительному заземлителю; 3 — точки присоединений; 4 — внутренняя кольцевая шина; 5 — к внешним металлическим коммуникациям, например водопроводу; б — кольцевая шина заземлителя; 7 — защитное устройство; 8 — щитки системы уравнивания потенциалов; Р — линии связи или электроснабжения; 10 — к дополнительному заземляющему электроду Рис. 6.52. Пример соединений с шиной уравнивания потенциалов в помещении на этаже с большим числом проводящих коммуникаций: 1 — кабель электроснабжения или связи; 2 — внешняя кольцевая горизонтальная шина (выше уровня земли); 3 — внешние подводящие коммуникации; 4 — присоединение к спуску; 5 — арматура железобетонных стен; 6 — специальные точки присоединения к арматуре; 7 — щитки шины уравнивания потенциалов; 8 — защитное устройство

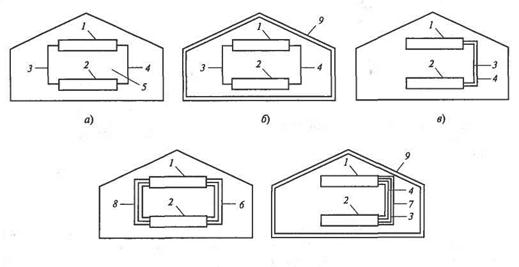

Рис. 6.53. Методы снижения наводок с помощью экранирования и прокладки проводящих элементов: а — незащищенная система; б — использование внешнего экрана, например сетки молниезащитной системы, арматуры железобетонных стен, металлического фасада и т.д.; в — уменьшение индукционной петли; г — экранирование соединительных проводов; д — прокладка линий в металлических трубах, лотках; 1,2 — устройства с металлическими корпусами; 3 — линия электроснабжения; 4 — линия передачи данных; 5 — индукционная петля; 6 — экран линии передачи данных; 7 — металлическая труба; 8 — экран линии электроснабжения; 9 — внешняя система молниезащиты Рис. 6.54. Использование трубопроводов и лестницы в качестве естественного экрана: / — резервуар; 2 — вспомогательная лестница; 3 — трубопроводы
Рис. 6.55. Рациональное размещение линий в мачте (поперечное сечение): 1 — рациональное размещение кабелей в углах балок; 2 — вариант размещения кабелей в лотке внутри мачты качестве экрана. Примеры их использования приведены на рис. 6.54 и 6.55. Иногда следует использовать в качестве экрана дополнительные металлические пластины (как показано на рис. 6.56), а соединительные кабели прокладывать в непосредственной близости к пластине. Благодаря малой площади петли индуцированное напряжение в петле невелико.
Рис. 6.56. Уменьшение площади петли при размещении кабелей на поверхности металлической пластины: I — РЕ-шхи& (только при эксплуатации оборудования класса 1); 2 — дополнительный экран кабеля, заземленный с обоих концов; 3 — металлическая пластина, используемая в качестве дополнительного экрана; 4 — петля с уменьшенной площадью Р ис. 6.57. Использование металлической пластины в качестве дополнительного экрана: 1 — крепление кабеля с соединением экрана кабеля к металлической пластине или без соединения; 2 края пластины; Е — линии электроснабжения; S сигнальные линии Сигнальные линии при их размещении на пластине должны быть удалены от линий электроснабжения (рис. 6.57).
