Схемы защиты от помех для люминесцентных ламп

Люминесцентные лампы низкого давле­ния (рис. 10.45), очень часто устанавливае­мые в качестве рабочего освещения в непос­редственной близости от электронных уста­новок, часто выступают в качестве неприят­ных источников помех при включении и отключении. В особенности следует ожи­дать интенсивных помех при отключении в неудачный момент (прерывание в момент максимума тока, рис. 10.46, а и табл. 10.11). При этом, как и при электромагнитных при­борах, может быть полезной защитная -комбинация, установленная в непос­редственной близости от лампы. Помехи в этом случае могут быть снижены до прием­лемого уровня (рис. 10.46, б и табл. 10.11). Возможно также применение варисторов из металлооксида (см. табл. 10 8, столбец 5).

Таблица 10.11. Параметры процесса отключения люминесцентной лампы низкого давления типа мощностью 40 Вт

Люминесцентная лампа	, В	, В/мкс	, кГц
Некомпенсированная, помехи на подавляются				100-500 кГц с наложением частот до 10 МГц
Со схемами защиты как на рис. 10.44		0,77	0,2	-

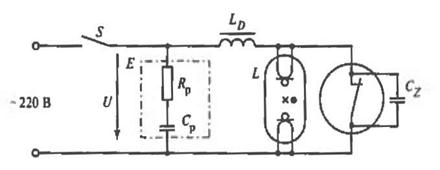

Рис. 10.45. Цепь тока люминесцентной лампы:

S - выключатель; Е - помехоподавляющее устройство; - активное сопротивление устройства Е (прово­лочный резистор 470 Ом, 250 В, 4 Вт, 5 %); - емкость помехоподавляющего звена Е (МБ-конденсатор 0,47 мкФ; 630 В); D - дроссель предварительного включения; - индуктивность дросселя D; L - люминесцентная лампа; Z - стартер; - емкость помехоподавления на стартере

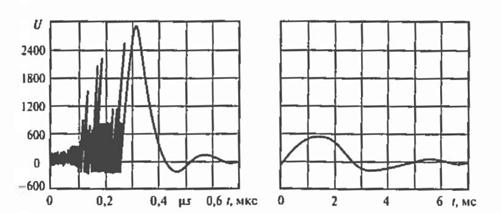

Рис. 10.46. Процесс отключения люминесцентной лампы мощностью 40 Вт:

а - Некомпенсированный, помехи не подавляются; б - помехи подавлены согласно рис 10.45
