Способы устройства свайных фундаментов

MIB

SNMP

Разработан в 1987 как временный протокол. В отличии от большинства систем работает по принципу агент-менеджер, т.е. в системе на ПК пользователей установлены агенты snmp.exe и snmptrap.exe. И на сервере имеется менеджер, который посылает запросы агентам, которые обрабатывают запрос и посылают серверу ответ.

1) Глобальное дерево имен (дерево MIB): Все сетевые объекты имеют свое уникальное имя.

2) Единые правила именования сетевых объектов ASN.

3) Команды протокола SNMP.

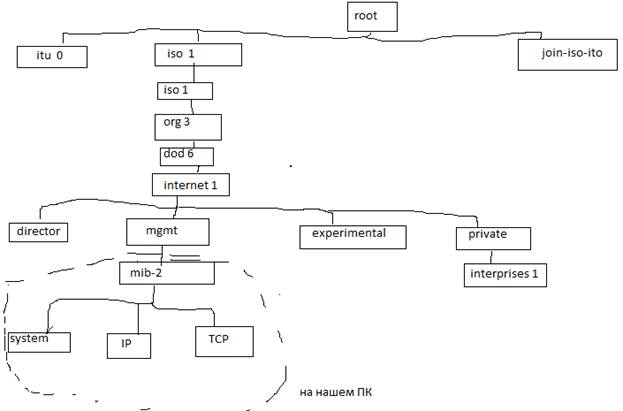

Все управляемые объекты международной сети расположены в едином виртуальном дереве MIB, листьями дерева являются отдельные информационные элементы. Синтаксис построения дерева определяется спецификацией ASM1

Согласно этой иерархии идентификаторы объектов Интернет начинаются с кода 1.3.6.1.

Ветвь private содержит только одну подветвь, например узел 1.3.6.1.4.1.743 занимает ЦРУ.

Дерево MGNT содержит протокол сетевого управления.

Спецификация ASM1:

Описание каждого объекта включает: 1) текстовое имя ветви или листа

2) тип объекта (может быть Network Address, IP-address, счетчик counters, увеличивается до макс значения и сбрасывается до 0; gauges – неотрицательное целое число, которое меняется в + и -, и запирается при достижении макс или мин размера; ticks – сотые доли секунды, прошедшие после какого-либо события; opaque – описание)

3) определение объекта – описание объекта, его назначение

4) доступ

5) статус объекта (обязательный, необязательный, устаревший)

Для устройства свайных фундаментов применяют забивные, винтовые и набивные сваи. Два первых типа свай изготавливают на заводах, а третий изготавливают на месте из монолитного железобетона или в сочетании со сборными элементами заводского изготовления.

В настоящее время на стройках России массовое применение (более 90 % от общего объема свай) получили забивные сваи квадратного сечения от 0,2х0,2 м до 0,4х0,4 м длиной до 20 м. Используются также винтовые металлические сваи, в частности, для заанкеривания трубопроводов, укладываемых в болотистый грунт; в качестве инвентарных анкерных устройств для стендовых испытаний конструкций на статические нагрузки и т.п. За рубежом свайные фундаменты изготавливают преимущественно буронабивным способом, который и в нашей стране начинает находить все более широкое применение. Забивные сваи погружают в грунт, и в зависимости от их ориентации, прикладывают к ним внешнюю вертикальную или наклонную нагрузку. Винтовые сваи погружают в грунт, используя для этого сочетание вертикальной нагрузки с крутящим моментом относительно оси сваи.

Забивные сваи погружают в грунт посредством свайных молотов (ударной нагрузкой), с помощью вибропогружателей (вибрированием) и сочетанием этих способов - вибромолотами. Реже в наиболее податливые глинистые и супесчаные грунты текучей и текучепластической консистенции забивные сваи погружают вдавливанием с пригрузкой вдавливающего оборудования тяжелыми тракторами, которые наезжают на специальные откидные рамы, связанные с направляющей мачтой. По сравнению с ударным способом вибропогружением можно повысить производительность труда в 2,5-3 раза при одновременном снижении стоимости работ в 1,2-2 раза.

Существует два способа погружения свай: копровый и бескопровый. Способ бескопрового погружения свай применяют при погружении пирамидальных, суживающихся книзу свай. Для этого ямобуром 1 (рис.153, а) отрывают лидерную скважину глубиной, примерно равной 1/4 длины погружаемой сваи. Далее специальный наголовник 4 (рис.153, б), подвешенный к крюку крана, закрепляют на погружателе 3, вместе с

Рис.153. Последовательность операций бескопрового погружения пирамидальных свай

ним подводят к голове сваи и закрепляют на ней конический хвостовик наголовника 5. Краном поднимают сваю с погружателем и устанавливают ее в лидерную скважину (рис.153, в). Поддерживая в таком положении погружатель, опускают сваю на заданную глубину (рис.153, г), после чего наголовник отсоединяют от сваи и перемещают кран на новое место.

Способом бескопрового погружения (без устройства лидерной скважины) погружают призматические сваи с использованием сваеустановщика 1 (рис.154) с захватным устройством, и крана 2. После заглубления сваи 5 на 1/4 длины ее освобождают от сваеустановщика, который перемещается к другой свае. До конца погружения сваи погружатель 3 поддерживают краном через наголовник 4.

Для завинчивания свай применяют специальные устройства, называемые кабестанами, с дополнительной осевой пригрузкой, особенно на начальном этапе, когда лопасти сваи еще недостаточно защемлены грунтом.

Рис.154. Последовательность операций бескопрового погружения призматических свай: а - установка сваи; б ‑ монтаж наголовника с погружателем; в ‑ погружение сваи

Винтовые сваи можно погружать в щебенисто-галечные, гравийно-песчаные, глинистые, а также мерзлые (песчаные и глинистые) грунты.

Перед устройством ростверков - строительных конструкций, объединяющих сваи и служащих для передачи нагрузки от надземной части здания на сваи и грунтовое основание - головы погруженных в грунт свай выравнивают на проектной отметке, срубая их пневматическими молотками и газовой резкой или срезая специальными устройствами - сваерезами.

Набивные сваи изготавливают на месте путем заполнения предварительно пробуренной скважины бетонной смесью с уплотнением или без него. Скважины образуют бурением, пробивкой штампами, иногда с раскаткой или при их устройстве используют сочетание этих способов. В плотных грунтах скважины разрабатывают без крепления их стенок, а в обрушающихся грунтах — с использованием обсадных труб, которые оставляют в скважине или извлекают из нее по мере ее заполнения бетонной смесью. Уширения в скважинах под пяты свай образуют режущими уширителями рабочих органов бурильных машин или с помощью камуфлетного взрыва, не вызывающего деформаций грунта за пределами означенной зоны.

Для механизации работ по устройству набивных свай используют общестроительные машины и оборудование (бурильные, бетоносмесительные, машины для транспортирования, укладки и уплотнения бетонной смеси и др.), а также специальные машины.
