Устройство стабилометра
|
|
|
|

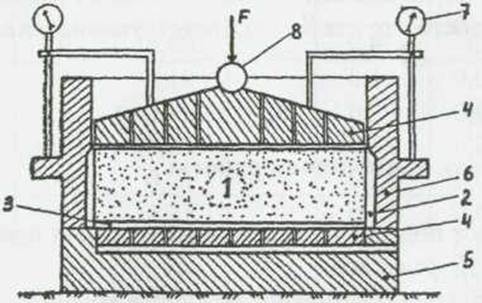

Рисунок. 1-образец грунта, 2-резиновая оболочка, 3- жидкость (глицерин – т.к меньше сжимается), 4-исток для создания давления (вертикального), 5-монометр давления жидкости, 6-монометр для измерения поровой воды, 7-герметичный корпус прибора. Последовательность испытаний:1. на образец грунта подается боковое давление, при этом образец испытывает напряжение (давление с разных сторон).2.Ступенями подается вертикальная осевая нагрузка, до разрушения образца σ=P/S. 3.На образец грунта подается горизонтально. Нагрузка больше чем в первый раз. 4. Ступенями прикладывается вертикальная нагрузка до разрушения образца больше чем в первый раз. По рез-м испытания строятся график. График. Круги получаются т.к действие касательного напряжения. Из графика определят угол внутреннего. трения (φ), удельное сцепление (С).
|
|
|
|
