Примеры. а) Горизонтальный пласт постоянной толщины (h) и неограниченной протяженности, подошва и кровля пласта непроницаемы

а) Горизонтальный пласт постоянной толщины (h) и неограниченной протяженности, подошва и кровля пласта непроницаемы. Пласт вскрыт единственной гидродинамически совершенной скважиной (рис. 3.2), т.е. вскрыт на всю толщину и забой полностью открыт. Для эксплуатационной скважины поток - радиально-сходящий, а для нагнетательной - радиально-расходящий. Плоско-радиальным потоком будет занята вся зона от стенки скважины до контура питания.

б) Гидродинамически- несовершенная скважина - вблизи скважины линии тока искривляются и поток можно считать плоско-радиальным только при некотором удалении от скважины.

в) Круговая батарея эксплуатационных скважин - поток плоско-радиален на некотором удалении, т.к. жидкость движется как бы к укрупнённой скважине радиуса, равного радиусу окружности батареи.

3. Радиально-сферический поток. Траектории всех частиц жидкости - прямолинейные горизонтальные прямые, радиально сходящиеся к центру полусферического забоя; изотахи и эквипотенциальные поверхности перпендикулярны траекториям и образуют сферические поверхности. Скорость фильтрации в любой точке потока является функцией только расстояния этой точки от центра забоя. Следовательно, этот вид фильтрационного потока также является одномерным.

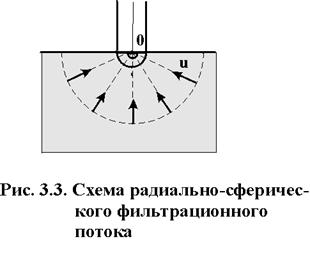

Такой поток может реализовываться, когда скважина вскрывает только плоскую горизонтальную, непроницаемую кровлю пласта (рис.3.3). Пласт при этом должен быть неограниченной толщины, а забой иметь полусферическую форму. Приближение к данному виду потока тем лучше, чем глубина вскрытия меньше толщины пласта.

Описанные три вида одномерного потока играют большую роль при решении многих задач нефте-газопромысловой практики. Они лежат в основе ряда исследований закономерностей течения жидкости в пласте в зависимости от принятой системы разработки или от конструктивных особенностей скважин. Естественно, моделируя каждый из трёх видов одномерного потока, мы прибегаем к некоторой схематизации реальных пластов и течений жидкости. Тем не менее рассмотренные схемы не только воспроизводят хотя и приближенно простейшие случаи течения жидкости в реальном пласте, но и помогают изучать более сложные виды потоков пластовой жидкости в тех случаях, в которых сложный фильтрационный поток удобно представить себе состоящим из простейших видов потока.

К числу сложных потоков можно отнести: плоский фильтрационный поток в случае, когда число скважин не менее двух; многофазные течения и т.д.
