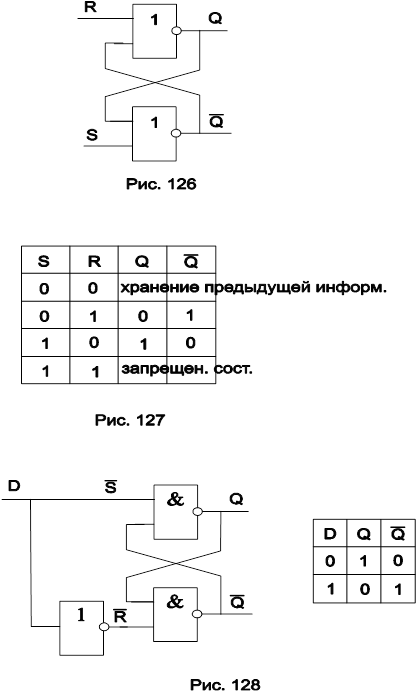

Вспомогательные схемы для триггеров

T - триггер

Синхронный JK - триггер

Буква J обозначает слово Jump-прыжок, K- Keep-держать. Выпускается триггер К155ТВ1, он является универсальным.

Обозначение на схемах показано на рис.135. Значок < на входе C говорит о том, что синхронизация триггера осуществляется по спаду импульса синхронизации, т.е. при С=1®0: Q -var.

Возможные режимы работы:

1. J=1, K=0. Это режим записи Q=1 по спаду сигнала синхронизации С=1®0.

2. J=0, K=1. Это режим записи Q=0 по спаду сигнала синхронизации С=1®0.

3. J=1, K=1. При этом Q=var по спаду сигнала С=1®0. Это счетный режим работы.

4. J=0, K=0 или С=0=const. При этом Q=const. Это режим хранения информации.

Это счетный триггер. Обозначение на схемах показано на рис.136, диаграммы работы - на рис.137. Т - тактовый вход. С приходом тактового импульса Т- триггер изменяет свое состояние на противоположное.

На рис. 138 показано преобразование JK - триггера в T- триггер, а на рис 139 - преобразование D - триггера в Т- триггер.

Схема генератора импульсов

Схема представлена на рис.140. Она используется для получения импульсов, подаваемых на вход С или Т синхронных триггеров. Основой схемы

2.3.2. Схема включения транзистора с общим коллектором

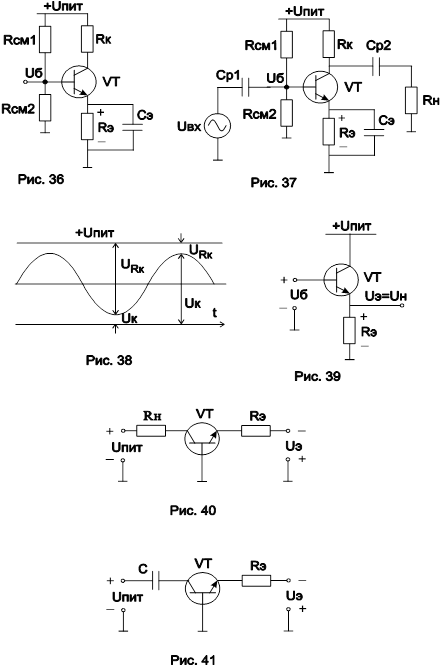

Схема показана на рис.39. Схему с общим коллектором называют также эмиттерный повторитель (напряжение на эмиттере Uэ повторяет напряжение Uб). Действительно,

Uэ=Uб-Uбэ, Uбэ=0,6»0, поэтому Uэ»Uб.

Соотношения для токов:

Iэ=Uэ/Rэ; Iк=Iб×h_21Э; Iэ=Iб+Iк=Iб(1+h_21Э).

Таким образом, у схемы имеется усиление по току в (1+h_21Э) раз. Ток базы для обеспечения требуемого тока эмиттера может быть найден из последнего уравнения

Iб=Iэ/(1+h_21Э),

Т.е. для получения заданного Iэ требуется в (1+h_21Э) раз меньший ток базы Iб. Схема применяется как усилитель тока при работе на низкоомную нагрузку. У нее отсутствует усиление по напряжению (это повторитель напряжения), но существует усиление по току и мощности.
