Триггер Шмитта

Он является компаратором с зоной нечувствительности. Зона нечувствительности может быть установлена любая желаемая, например, такой величины, чтобы при определении знака входного сигнала не чувствовался уровень помех во входном сигнале.

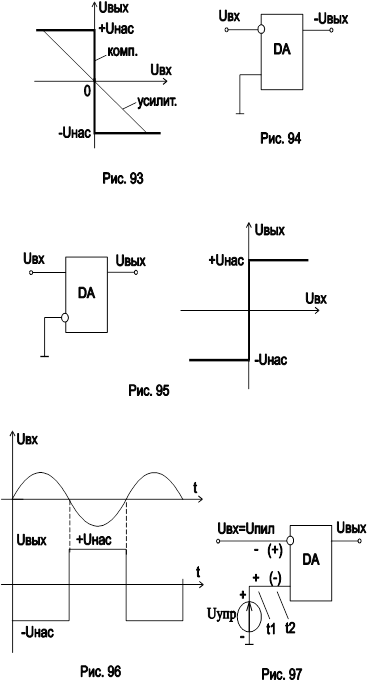

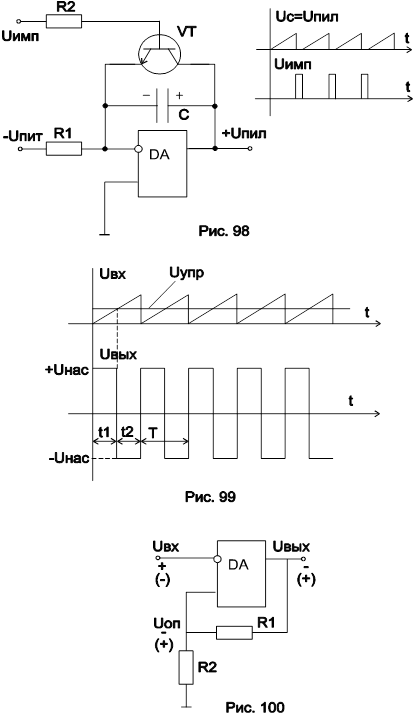

Триггер Шмитта строится на основе компаратора, но добавляется положительная обратная связь. Схема представлена на рис.100. В этой схеме на неинвертирующий вход через делитель R1R2 подана часть выходного напряжения, причем знак напряжения на неинвертирующем входе зависит от знака выходного напряжения. Напряжение на неинвертирующем входе называют опорным

Uоп=Uвых´R2/(R1+R2).

Диаграммы работы представлены на рис.101. Иногда Uоп называют пороговым напряжением. Т.о., если полезный сигнал содержит уровень помех меньше Uоп, то эти помехи на определение знака не будут сказываться. Знак определяется только гладкой составляющей опорного сигнала. При отсутствии опорного сигнала при переходе входного сигнала через нуль и наличии помех было бы многократное переключение компаратора за счет помех (рис. 102).

Схема мультивибратора

Мультивибратор является автоколебательной схемой. Выход мультивибратора изменяет свое состояние на противоположное за счет действия времязадающей RC цепи. Составной частью мультивибратора (рис. 103а) является схема триггера Шмитта. При изображении мультивибратора к триггеру Шмитта добавляют времязадающую RC цепь, которая действует на инвертирующий вход ОУ вместо источника внешнего входного сигнала.

Будем рассматривать работу мультивибратора с момента подачи питания в схему. При подаче питания выход примет значение +Uнас или -Uнас (рис. 104б). В первый момент конденсатор С разряжен и напряжение между входами равно Uоп. При установке в исходное состояние конденсатор С начинает заряжаться.

3. Полоса рабочих частот бесконечна.

4. Выходное сопротивление Rвых®0.

1. Обычно Uп£15 В, Uвых<Uп. При Uп1,2=±15В: Uвых.max=±10¸12В. Тогда

Uвх=Uвых/Ку=10/ (100000) =0,0001В=100mkВ@0.

Это означает,что напряжение между входами ОУ близко к нулю(рис. 73). Примечание: это свойство справедливо, пока ОУ находится в линейном режиме, т.е. Uвых<Uвых.max =12...13В.

2. DIвх=DUвх/Rвх@0/¥=0,

т.е. входные выводы ОУ тока не потребляют: Iвх1=Iвх2=0. (рис. 74).

3. ОУ является безинерционным устройством.

4. Выходное напряжение ОУ не зависит от нагрузки.

Современные операционные усилители имеют не менее трех каскадов усиления.

Основой его является усилительная схема на двух транзисторах.

Схема входного дифференциального каскада показана на рис. 75. Реализация источника тока I₀ представлена на рис. 76. Ввиду полной идентичности транзисторов ток I₀ делится между эмиттерами транзисторов поровну.

Рассмотрим случай при Uвх=0. Т.к. эмиттерные токи VT1 и VT2 равны I₀/2, то коллекторные токи также равны I₀/2 (пренебрегаем малыми базовыми токами). График напряжений на элементах схемы представлен на рис. 77. Uвых=Uвых1-Uвых2=0.

При Uвх¹0 график показан на рис. 78. Под действием положительного входного напряжения VT1-открывается, VT2-закрывается. Uвых= Uвых1-Uвых2¹0 - баланс нарушен.

Недостатки такого дифференциального каскада:

1. Выходное напряжение снимается между коллекторами, т.е. не привяза-

но к общей точке.

2. Низкий коэффициент усиления по напряжению при малом уровне тока I₀ и конечных сравнительно низких номиналах R_к1 и R_к2.
