Зрительные трубы

При многих геодезических измерениях приходится наблюдать далекие предметы или рассматривать очень мелкие деления. Разрешающая способность человеческого глаза ограничена; критический угол зрения у человека в среднем равен 60" (у разных людей он колеблется от 40" до 120"). Критическим углом называют предельный угол зрения, при котором две точки начинают сливаться в одну. Для увеличения угла зрения, когда он меньше критического значения, применяют различные оптические приспособления, одним из которых является зрительная труба.

Зрительные трубы бывают астрономическими и земными. Астрономические трубы дают обратное, то-есть, перевернутое изображение предметов; земные трубы дают прямое изображение. В геодезических приборах чаще применяют астрономические трубы, так как они имеют более простое устройство и в них меньше потери света. По конструкции зрительные трубы бывают прямые и ломаные.

Основными деталями зрительных труб являются линзы - стеклянные пластинки различной формы; линзы бывают собирательные и рассеивающие. Все собирательные линзы выпуклые: двояковыпуклые, плосковыпуклые, вогнутовыпуклые; все рассеивающие линзы вогнутые: двояковогнутые, плосковогнутые, выпукловогнутые. Линза имеет оптический центр; лучи, проходящие через него, не изменяют своего направления; все остальные лучи, проходя через линзу, испытывют преломление и изменяют свое первоначальное направление.

Линия, соединяющая центры сферических поверхностей линзы, называется главной оптической осью линзы. По обе стороны от оптического центра на главной оптической оси есть точки, называемые главными фокусами линзы: передний фокус F и задний фокус F₁. Расстояние от оптического центра до фокуса называется фокусным расстоянием. Если поместить в главный фокус точечный источник света, то лучи, пройдя через линзу, выйдут из нее пучком, параллельным главной оптической оси. И наоборот, пучок света, параллельный главной оптической оси, пройдя через линзу, собирается в точке главного фокуса. Плоскость, перпендикулярная главной оптической оси и проходящая через точку фокуса, называется фокальной плоскостью линзы.

Для построения изображения предметов в линзе обычно используют три луча:

• луч, проходящий через оптический центр линзы,
• луч, идущий параллельно главной оптической оси,
• луч, проходящий через передний фокус линзы.

Изображение считается действительным, если оно получается на пересечении лучей в прямом направлении; изображение считается мнимым, если оно получается на пересечении лучей в обратном направлении.

Для всякой линзы справедлива формула:

(3.6)

где: a - расстояние от оптического центра до предмета,
b - расстояние от оптического центра до изображения предмета в линзе,
f - фокусное расстояние линзы.
При действительном изображении предмета в формуле нужно ставить знак "плюс", при мнимом - "минус".

Ход лучей в трубе Кеплера. Астрономическая труба Кеплера является простейшей зрительной трубой; она состоит из двух собирательных линз - объектива и окуляра, имеющих общую главную оптическую ось, и корпуса; объектив трубы Кеплера - длиннофокусный, а окуляр - короткофокусный. При этом изображение, даваемое объективом, должно располагаться между передним фокусом окуляра и его оптическим центром;

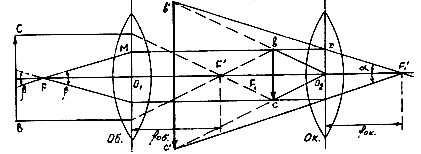

Построим в трубе Кеплера изображение отрезка BC, то-есть, нарисуем ход лучей от точек B и C, используя два из трех перечисленных выше лучей (рис.3.7).

Рис.3.7.

Объектив дает действительное обратное уменьшенное изображение предмета - отрезок bc. Изображение, даваемое окуляром, - мнимое, обратное, увеличенное - отрезок b'c'. Сам окуляр дает прямое изображение, но поскольку оно уже было обратным, то обратным и остается.

Под увеличением трубы понимают отношение угла зрения, под которым изображение предмета видно в трубе, к углу зрения, под которым предмет виден невооруженным глазом, то-есть, без трубы. Обозначим первый угол через α, а второй - через β и напишем формулу увеличения трубы

V =α / β. (3.7)

Из треугольника DF'₁O₂ имеем:

(3.8)

а из треугольника MO₁F:

(3.9)

Углы α и β обычно малые, так как расстояние до предмета несравнимо больше размеров трубы, поэтому вместо тангенсов этих углов можно взять их значения в радианной мере:

tg(α/2) = α/2 и tg(β/2) = β/2,

откуда следует, что отношение углов α и β равно отношению тангенсов их половинных значений:

Подставим в эту формулу выражения тангенсов углов из (3.8) и (3.9) и получим:

(3.10)

Увеличение трубы Кеплера равно отношению фокусного расстояния объектива к фокусному расстоянию окуляра.

Высокоточные геодезические приборы имеют сменные окуляры с разными фокусными расстояниями, и смена окуляра позволяет изменять увеличение трубы в зависимости от условий наблюдений.

Определение увеличения зрительной трубы с помощью рейки. Если навести трубу на близкостоящую рейку,то можно сосчитать, сколько делений рейки N, видимой невооруженным глазом, соответствуют n делениям рейки, видимой в трубу. Для этого нужно смотреть поочередно в трубу и на рейку, проектируя деления рейки из поля зрения трубы на рейку, видимую невооруженным глазом.

Обозначим через γ угол, под которым видны n делений в трубу и N делений без трубы (рис.3.8). Тогда одно деление рейки видно в трубу под углом:

α = γ / n,

а без трубы - под углом:

β = γ / N.

Рис.3.8

Отсюда: V = N / n.

Этот способ определения увеличения трубы называется способом Галилея.

Увеличение трубы можно приближенно вычислить по формуле:

V = D / d, (3.11)

где D - входной диаметр объектива;
d - диаметр выходного отверcтия трубы (но не диаметр окуляра).

Поле зрения трубы. Полем зрения трубы называют участок пространства, видимый в трубу при неподвижном ее положении. Поле зрения измеряют углом ε, вершина которого лежит в оптическом центре объектива, а стороны касаются краев отверстия диафрагмы (рис.3.9). Диафрагма диаметром d₁ устанавливается внутри трубы в фокальной плоскости объектива.Из рисунка 3.11 видно, что:

откуда

Рис.3.9.

Обычно в геодезических приборах принимают d₁ = 0.7 * fок, тогда в радианной мере:

ε = 0.7 / V.

Если ε выразить в градусах, то:

ε = 40^o / V. (3.12)

Чем больше увеличение трубы, тем меньше ее угол зрения. Так, например, при V = 20^x ε = 2^o, а при V = 80^x ε = 0.5^o.

Разрешающая способность трубы оценивается по формуле:

(3.13)

Например, при V = 20^x ψ = 3"; под таким углом виден предмет размером 5 см на расстоянии 3.3 км; человеческий глаз может видеть этот предмет на расстоянии всего 170 м.

Сетка нитей. Правильным наведением зрительной трубы на предмет считается такое, когда изображение предмета находится точно в центре поля зрения трубы. Чтобы исключить субъективный фактор при нахождении центра поля зрения, его обозначают сеткой нитей. Сетка нитей - это в простейшем случае два взаимно перпендикулярных штриха, нанесенных на стеклянную пластинку, которая крепится к диафрагме трубы. Сетка нитей бывает разных видов; на рис.3.10 показаны некоторые из них.

Сетка нитей имеет исправительные винты: два боковых (горизонтальных) и два вертикальных. Линия, соединяющая центр сетки нитей и оптический центр объектива, называется визирной линией или визирной осью трубы.

Рис.3.10

Установка трубы по глазу и по предмету. При наведении трубы на предмет нужно одновременно четко видеть в окуляре сетку нитей и изображение предмета. Установкой трубы по глазу добиваются четкого изображения сетки нитей; для этого передвигают окуляр относительно сетки нитей, вращая рифленое кольцо на окуляре. Установка трубы по предмету называется фокусированием трубы. Расстояние до рассматриваемых предметов бывает разным, и согласно формуле (3.6) при изменении a расстояние b до его изображения также меняется. Чтобы изображение предмета при рассматривании его в окуляр было четким, оно должно располагаться в плоскости сетки нитей. Передвигая окулярную часть трубы вдоль главной оптической оси, изменяют расстояние от сетки нитей до объектива до тех пор, пока оно станет равным b.

Трубы, у которых фокусирование выполняется путем изменения расстояния между объективом и сеткой нитей, называются трубами с внешней фокусировкой. Такие трубы имеют большую и притом переменную длину; они негерметичны, поэтому внутрь них попадают пыль и влага; на близкие предметы они вообще не фокусируются. Зрительные трубы с внешней фокусировкой в современных измерительных приборах не применяются

Более совершенными являются трубы с внутренней фокусировкой (рис.3.11); в них применяется дополнительная подвижная рассеивающая линза L₂, образующая вместе с объективом L₁ эквивалентную линзу L. При перемещении линзы L₂ изменяется расстояние между линзами l и, следовательно, изменяется фокусное расстояние f эквивалентной линзы. Изображение предмета, находящееся в фокальной плоскости линзы L, также перемещается вдоль оптической оси, и когда оно попадает на плоскость сетки нитей становится четко видным в окуляре трубы. Трубы с внутренней фокусировкой короче; они герметичны и позволяют наблюдать близкие предметы;в современных измерительных приборах применяются в основном такие зрительные трубы.

Рис.3.11
