КЛАССИФИКАЦИЯ ЭВМ

Чтобы иметь представление о возможностях ЭВМ, их принято разделять на группы по различным признакам. Совсем недавно разделять ЭВМ по различным признакам не составляло пратически никакого труда. Важно было только обозначить признак классификации, к примеру: по назначению, по производительности, по габаритам, по стоимости, по элементной базе и т. д.

С развитием технологии производства ЭВМ классифицировать их стало все более сложно, так как стирались видимые грани между такими характеристиками, как производительность, емкость внутренней и внешней памяти, габариты, вес, энергопотребление и др. Например, персональный компьютер, для размещения которого вполне достаточно письменного стола, имеет такие же возможности и технические характеристики, что и достаточно совершенная в совсем недалеком прошлом ЭВМ Единой системы (ЕС), занимающая машинный зал в несколько сотен квадратных метров. Поэтому разделение ЭВМ по приведенным признакам не стоит воспринимать как классификацию по техническим параметрам. Это, вероятней всего, эвристический подход, где большую значимость имеет предполагаемая сфера применения компьютеров.

Классификация ЭВМ по принципу действия

По принципу действия вычислительные машины делятся на три больших класса (рис. 5.1): аналоговые (АВМ), цифровые (ЦВМ) и гибридные (ГВМ).

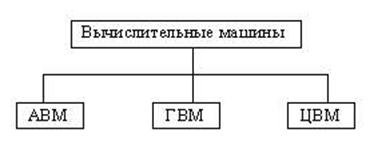

Рис.5.1. Классификация вычислительных машин по принципу действия.

Критерием деления вычислительных машин на эти три класса является форма представления информации, с которой они работают (рис. 5.2).

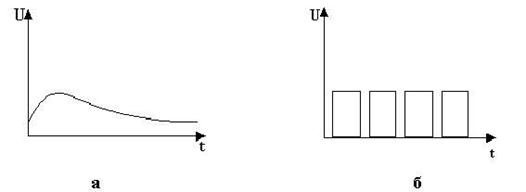

Рис.5.2. Две формы предоставления информации в машинах:

а- аналоговая; б- цифровая импульсная.

Цифровые вычислительные машины (ЦВМ) - вычислительные машины дискретного действия, работают с информацией, представленной в дискретной, а точнее, в цифровой форме.

Аналоговые вычислительные машины (АВМ) - вычислительные машины непрерывного действия, работают с информацией, представленной в непрерывной (аналоговой) форме, т.е. в виде непрерывного ряда значений какой-либо физической величины (чаще всего электрического напряжения)

Аналоговые вычислительные машины весьма просты и удобны в эксплуатации; программирование задач для решения на них, как правило, нетрудоемкое; скорость решения задач изменяется по желанию оператора и может быть сделана сколь угодно большой (больше, чем у ЦВМ), но точность решения задач очень низкая (относительная погрешность 2-5 %). На АВМ наиболее эффективно решать математические задачи, содержащие дифференциальные уравнения, не требующие сложной логики.

Гибридные вычислительные машины (ГВМ) - вычислительные машины комбинированного действия, работают с информацией, представленной и в цифровой, и в аналоговой форме; они совмещают в себе достоинства АВМ и ЦВМ. ГВМ целесообразно использовать для решения задач управления сложными быстродействующими техническими комплексами.

Наиболее широкое применение получили ЦВМ с электрическим представлением дискретной информации - электронные цифровыевычислительные машины, обычноназываемые просто электронными вычислительными машинами (ЭВМ), без упоминания обихцифровомхарактере.

Классификация ЭВМ по этапам создания

По этапамсозданияи используемой элементнойбазе ЭВМ условно делятсяна поколения:

1-е поколение, 50-е гг.: ЭВМ на электронных вакуумных лампах;

2-е поколение, 60-е гг.: ЭВМ на дискретных полупроводниковых приборах (транзисторах);

3-е поколение, 70-е гг.: ЭВМ на полупроводниковых интегральных схемах с малой и средней степенью интеграции (сотни - тысячи транзисторов в одном корпусе);

Примечание. Интегральная схема - электронная схема специального назначения, выполненная в виде единого полупроводникового кристалла, объединяющего большое число диодов и транзисторов.

4-е поколение, 80-е гг.: ЭВМ на больших и сверхбольших интегральных схемах - микропроцессорах (десятки тысяч - миллионы транзисторов в одном кристалле);

5-е поколение, 90-е гг.: ЭВМ с многими десятками параллельно работающихмикропроцессоров,позволяющих строить эффективные системы обработки знаний; ЭВМ на сверхсложных микропроцессорах с параллельно-векторной структурой, одновременно выполняющих десятки последовательных команд программы;

6-е и последующие поколения: оптоэлектронные ЭВМ с массовым параллелизмом и нейронной структурой - с распределенной сетью большого числа (десятки тысяч) несложных микропроцессоров, моделирующих архитектуру нейронных биологических систем.

Каждое следующее поколение ЭВМ имеет по сравнению с предшествующим существенно лучшие характеристики. Так, производительность ЭВМ и емкость всех запоминающих устройств увеличиваются, как правило, больше чем на порядок.

Классификация ЭВМ по назначению

По назначению ЭВМ можно разделить на три группы: универсальные (общегоназначения),проблемно-ориентированные и специализированные (рис. 5.3).

Рис.5.3. Классификация ЭВМ по назначению.

Универсальные ЭВМ предназначены для решения самых различных инженерно-технических задач: экономических, математических, информационных и других задач, отличающихся сложностью алгоритмов и большим объемом обрабатываемых данных. Они широко используются в вычислительных центрах коллективного пользования и в других мощных вычислительных комплексах.

Характерными чертами универсальных ЭВМ являются:

высокая производительность;

разнообразие форм обрабатываемых данных: двоичных, десятичных, символьных, при большом диапазоне их изменения и высокой точности их представления;

обширная номенклатура выполняемых операций, как арифметических, логических, так и специальных;

большая емкость оперативной памяти;

развитая организация системы ввода-вывода информации, обеспечивающая подключение разнообразных видов внешних устройств.

Проблемно-ориентированные ЭВМ служат для решения более узкого круга задач, связанных, как правило, с управлением технологическими объектами; регистрацией, накоплением и обработкой относительно небольших объемов данных; выполнением расчетов по относительно несложным алгоритмам; они обладают ограниченными по сравнению с универсальными ЭВМ аппаратными и программными ресурсами.

К проблемно-ориентированным ЭВМ можно отнести, в частности, всевозможные управляющие вычислительные комплексы.

Специализированные ЭВМ используются для решения узкого круга задач или реализации строго определенной группы функций. Такая узкая ориентация ЭВМ позволяет четко специализировать их структуру, существенно снизить их сложность и стоимость при сохранении высокой производительности и надежности их работы.

К специализированным ЭВМ можно отнести, например, программируемые микропроцессоры специального назначения; адаптеры и контроллеры, выполняющие логические функции управления отдельными несложными техническими устройствами, агрегатами и процессами; устройства согласования и сопряжения работы узлов вычислительных систем.

Классификация ЭВМ по размерам и функциональным возможностям

По размерам и функциональным возможностям ЭВМ можно разделить (рис. 5.4) на сверхбольшие (суперЭВМ), большие, малые, сверхмалые (микроЭВМ).

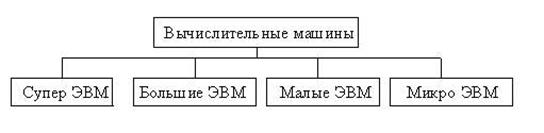

Рис. 5.4. Классификация ЭВМ по размерам и вычислительной мощности

Функциональные возможности ЭВМ обусловливают важнейшие технико-эксплуатационные характеристики:

· быстродействие, измеряемоеусредненным количеством операций, выполняемых машиной за единицу времени;

· разрядность и формы представления чисел, с которыми оперирует ЭВМ;

· номенклатура, емкость и быстродействие всех запоминающих устройств;

· номенклатура и технико-экономические характеристики внешних устройств хранения, обмена и ввода-вывода информации;

· типы и пропускная способность устройств связи и сопряжения узлов ЭВМ между собой (внутримашинного интерфейса);

· способность ЭВМ одновременно работать с несколькими пользователями и выполнять одновременно несколько программ (многопрограммность);

· типы и технико-эксплуатационные характеристики операционных систем, используемых в машине;

· наличие и функциональные возможности программного обеспечения;

· способность выполнять программы, написанные для других типов ЭВМ (программная совместимость с другими типами ЭВМ);

· система и структура машинных команд;

· возможность подключения к каналам связи и к вычислительной сети;

· эксплуатационная надежность ЭВМ;

· коэффициент полезного использования ЭВМ во времени, определяемый соотношением времени полезной работы и времени профилактики.

Исторически первыми появились большие ЭВМ, элементная база которых прошла путь от электронных ламп до интегральных схем со сверхвысокой степенью интеграции.

Примечание. Первая большая ЭВМ ЭНИАК (Electronic Numerical Integrator and Computer) была создана в 1946 г. (в 1996 г. отмечалось 50-летие создания первой ЭВМ). Эта машина имела массу более 50 т, быстродействие несколько сотен операций в секунду, оперативную память емкостью 20 чисел; занимала огромный зал площадью около 100 кв.м.

Производительность больших ЭВМ оказалась недостаточной для ряда задач: прогнозирования метеообстановки, управления сложными оборонными комплексами, моделирования экологических систем и др. Это явилось предпосылкой для разработки и создания суперЭВМ, самых мощных вычислительных систем, интенсивно развивающихся и в настоящее время.

Появление в 70-х гг. малых ЭВМ обусловлено, с одной стороны, прогрессом в области электронной элементной базы, а с другой - избыточностью ресурсов больших ЭВМ для ряда приложений. Малые ЭВМ используются чаще всего для управления технологическими процессами. Они более компактны и значительно дешевле больших ЭВМ.

Дальнейшие успехи в области элементной базы и архитектурных решений привели к возникновению супермини-ЭВМ - вычислительной машины, относящейся по архитектуре, размерам и стоимости к классу малых ЭВМ, но по производительности сравнимой с большой ЭВМ.

Изобретение в 1969 г. микропроцессора (МП) привело к появлению в 70-х гг, еще одного класса ЭВМ - микроЭВМ (рис. 5.5). Именно наличие МП служило первоначально определяющим признаком микроЭВМ. Сейчас микропроцессоры используются во всех без исключения классах ЭВМ.

Рис.5.5. Классификация микроЭВМ.

Многопользовательские микроЭВМ - это мощные микроЭВМ, оборудованные несколькими видеотерминалами и функционирующие в режиме разделения времени, что позволяет эффективно работать на них сразу нескольким пользователям.

Персональные компьютеры (ПК) - однопользовательские микроЭВМ, удовлетворяющие требованиям общедоступности и универсальности применения.

Рабочие станции (work station) представляют собой однопользовательские мощные микроЭВМ, специализированные для выполнения определенного вида работ (графических, инженерных, издательских и др.).

Серверы (server) - многопользовательские мощные микроЭВМ в вычислительных сетях, выделенные для обработки запросов от всех станций сети.

Конечно, вышеприведенная классификация весьма условна, ибо мощная современная ПК, оснащенная проблемно-ориентированным программным и аппаратным обеспечением, может использоваться и как полноправная рабочая станция, и как многопользовательская микроЭВМ, и как хороший сервер, по своим характеристикам почти не уступающий малым ЭВМ.

Лекция 6. Программное обеспечение

Программное обеспечение. Базовое (BIOS), системное, прикладное, средства разработки. Функции ОС. Windows, Linix, FreeBSD. Текстовые процессоры, электронные таблицы, базы данных. Средства Internet. Графические средства. Трансляция программ. Fortran. COBOL. Декомпозиция. Структурное программирование (Дейкстра). Три управляющие конструкции. 1971 – Вирт, Паскаль. Фирма Borland (Ф. Кан). Керниган и Ричи, ООП.

Программное обеспечение ЭВМ представляет собой комплекс программных средств, включающих Операционную систему (ОС), программы технического обслуживания (ПТО) и пакеты прикладных программ (ППП). Структура программного обеспечения представлена на рисунке:

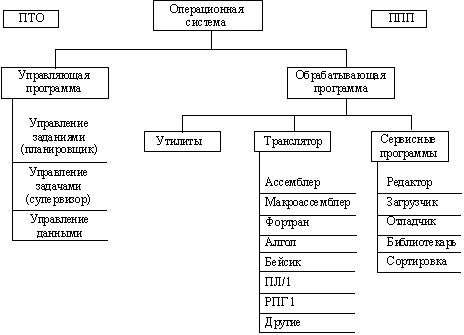

Структура программного обеспечения ЭВМ

ОС является ядром ПО и содержит ряд директивных программ, отвечающих за планирование работ и распределение ресурсов ЭВМ, облегчающих взаимодействие пользователей и пользовательских программ с реальными аппаратными средствами и внешними устройствами (дисководами, дисплеем, печатающими устройствами и др.), поддерживает работу УУВ. Кроме того, ОС содержит программы - трансляторы с алгоритмических языков низкого (ассемблер) и высокого (Фортран, Бейсик, Паскаль, Си и др.) уровней, предназначенных для перевода пользовательских программ на машинный язык.

ПТО обеспечивает автоматическую проверку работоспособности (тестирование) ЭВМ, диагностику, локализацию (определение места) неисправности и значительно снижают трудоемкость эксплуатации ЭВМ. ППП могут содержать упорядоченные наборы программ для решения типовых задач определенного класса (например, планово-экономических, информационно-логических и др.)

По задачам и функциям различные компоненты программного обеспечения делятся на две большие группы: общее и специальное ПО.

Общее ПО включает ОС и ПТО, специальное ПО - ППП для решения конкретных задач по отдельным отраслям профессиональной деятельности, библиотечку подпрограмм для выполнения часто встречающихся типовых операций (например, вычисление стандартных функций, операции над матрицами и др.)

Выполнение пользовательской программы сводится к выполнению ЭВМ некоторой последовательности заданий. Задание - это независимая минимальная единица работы ЭВМ, которая может претендовать на ресурсы ЭВМ. Задание может быть разбито на шаги, т.е. составные части.
