Основные понятия. Основные термины и определения ТАУ

Основные термины и определения ТАУ.

Часть 1. Теория Автоматического Управления (ТАУ)

Системы управления современными химико-технологическими процессами характеризуются большим количеством технологических параметров, число которых может достигать нескольких тысяч. Для поддержания требуемого режима работы, а в конечном итоге – качества выпускаемой продукции, все эти величины необходимо поддерживать постоянными или изменять по определенному закону.

Физические величины, определяющие ход технологического процесса, называются параметрами технологического процесса. Например, параметрами технологического процесса могут быть: температура, давление, расход, напряжение и т.д.

Параметр технологического процесса, который необходимо поддерживать постоянным или изменять по определенному закону, называется регулируемой величиной или регулируемым параметром.

Значение регулируемой величины в рассматриваемый момент времени называется мгновенным значением.

Значение регулируемой величины, полученное в рассматриваемый момент времени на основании данных некоторого измерительного прибора называется ее измеренным значением.

Пример 1. Схема ручного регулирования температуры сушильного шкафа.

Рис. 1.1

Требуется вручную поддерживать температуру в сушильном шкафу на уровне Т_зад.

Человек-оператор в зависимости от показаний ртутного термометра РТ включает или выключает нагревательный элемент Н с помощью рубильника Р. ¨

На основе данного примера можно ввести определения:

Объект управления (объект регулирования, ОУ) – устройство, требуемый режим работы которого должен поддерживаться извне специально организованными управляющими воздействиями.

Управление – формирование управляющих воздействий, обеспечивающих требуемый режим работы ОУ.

Регулирование – частный вид управления, когда задачей является обеспечение постоянства какой-либо выходной величины ОУ.

Автоматическое управление – управление, осуществляемое без непосредственного участия человека.

Входное воздействие (Х) – воздействие, подаваемое на вход системы или устройства.

Выходное воздействие (Y) – воздействие, выдаваемое на выходе системы или устройства.

Внешнее воздействие – воздействие внешней среды на систему.

Структурная схема системы регулирования к примеру 1 изображена на рис. 1.2.

Пример 2. Схема автоматического регулирования температуры сушильного шкафа.

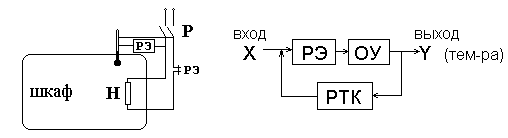

В схеме используется ртутный термометр с контактами РТК. При повышении температуры до заданной контакты замыкаются столбиком ртути, катушка релейного элемента РЭ возбуждается и цепь нагревателя Н размыкается контактом РЭ. При понижении температуры контакты термометра размыкаются, реле обесточивается, возобновляя подачу энергии на объект (см. рис. 1.3). ¨

Рис. 1.3

Пример 3. Схема АСР температуры с измерительным мостом.

При температуре объекта, равной заданной, измерительный мост М (см. рис. 1.4) уравновешен, на вход электронного усилителя ЭУ сигнал не поступает и система находится в равновесии. При отклонении температуры изменяется сопротивление терморезистора R_Т и равновесие моста нарушается. На входе ЭУ появляется напряжение, фаза которого зависит от знака отклонения температуры от заданной. Напряжение, усиленное в ЭУ, поступает на двигатель Д, который перемещает движок автотрансформатора АТ в соответствующую сторону. При достижении температуры, равной заданной, мост сбалансируется и двигатель отключится.

Рис. 1.4

Величина заданного значения температуры устанавливается с помощью резистора R_зад. ¨

Исходя из описанных примеров, можно определить типовую структурную схему одноконтурной АСР (см. рис. 1.5). Принятые обозначения:

x - задающее воздействие (задание), e = х - у - ошибка регулирования, u - управляющее воздействие, f - возмущающее воздействие (возмущение).

Рис. 1.5

Определения:

Задающее воздействие (то же, что входное воздействие Х) - воздействие на систему, определяющее требуемый закон изменения регулируемой величины).

Управляющее воздействие (u) - воздействие управляющего устройства на объект управления.

Управляющее устройство (УУ) - устройство, осуществляющее воздействие на объект управления с целью обеспечения требуемого режима работы.

Возмущающее воздействие (f) - воздействие, стремящееся нарушить требуемую функциональную связь между задающим воздействием и регулируемой величиной.

Ошибка управления (е = х - у) - разность между предписанным (х) и действительным (у) значениями регулируемой величины.

Регулятор (Р) - комплекс устройств, присоединяемых к регулируемому объекту и обеспечивающих автоматическое поддержание заданного значения его регулируемой величины или автоматическое изменение ее по определенному закону.

Автоматическая система регулирования (АСР) - автоматическая система с замкнутой цепью воздействия, в котором управление (u) вырабатывается в результате сравнения истинного значения у с заданным значением х.

Дополнительная связь в структурной схеме АСР, направленная от выхода к входу рассматриваемого участка цепи воздействий, называется обратной связью (ОС). Обратная связь может быть отрицательной или положительной.
