Триггеры Шмитта

Триггеры Шмитта представляют собой специфические логические элементы, специально рассчитанные на работу с входными аналоговыми сигналами. Они предназначены для преобразования входных аналоговых сигналов в выходные цифровые сигналы. Появление таких микросхем связано в первую очередь с необходимостью восстановления формы цифровых сигналов, искаженных в результате прохождения по линиям связи. Фронты таких сигналов оказываются пологими, в результате чего форма сигналов вместо прямоугольной может стать близкой к треугольной или синусоидальной. К тому же сигналы, передаваемые на большие расстояния, сильно искажаются шумами и помехами. Восстановить их форму в исходном виде, устранить влияние помех и шумов как раз и призваны триггеры Шмитта.

На первом и втором уровнях представления (логическая модель и модель с временными задержками) триггеры Шмитта представляют собой обычные логические элементы, которые с определенной задержкой распространения выполняют логическую функцию над входными цифровыми сигналами. Но на третьем уровне представления их отличие от обычных логических элементов очень существенно.

Если построить график зависимости выходного напряжения элемента от входного (передаточную характеристику), то для триггера Шмитта он будет гораздо сложнее, чем для обычного элемента (рис. 4.9).

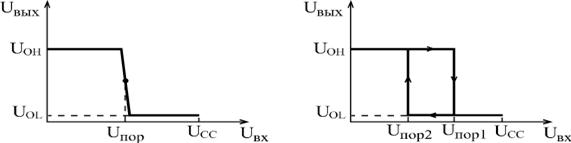

Рис. 4.9. Передаточные характеристики обычного инвертора

и триггера Шмитта с инверсией

В случае обычного элемента с инверсией (а) при входных напряжениях ниже определенного порога срабатывания Uпор выходной сигнал имеет высокий уровень, а при входных напряжениях выше этого порога U_пор — низкий уровень. При этом не имеет значения, возрастает входное напряжение или убывает.

А в случае триггера Шмитта с инверсией (б) принципиально как раз направление изменения сигнала. При возрастании входного сигнала от нуля до напряжения питания порог срабатывания будет одним (U_пор1), а при уменьшении сигнала от напряжения питания до нуля — другим (U_пор2), причем U_пор1 > U_пор2. В результате на графике образуется своеобразная петля. Выходной сигнал как бы запаздывает переключаться при возврате входного к исходному уровню. Это называется эффектом гистерезиса (запаздывания).

Наличие гистерезиса приводит к тому, что любой шум, любые помехи с амплитудой, меньшей величины (U_пор1 – U_пор2), отсекаются, а любые фронты входного сигнала, даже самые пологие, преобразуются в крутые фронты выходного сигнала. Главное — чтобы амплитуда входного сигнала была большей, чем (U_пор1 – _Uпор2). На рис. 4.10 показано, как будет реагировать на сигнал с пологими фронтами и с шумами обычный инвертор и триггер Шмитта с инверсией.

Рис. 4.10. Реакция на искаженный входной сигнал инвертора (слева)

и триггера Шмитта с инверсией (справа)

В стандартные серии цифровых микросхем входят триггеры Шмитта, представляющие собой инверторы (ТЛ2 — 6 инверторов), элементы 2И-НЕ (ТЛ3 — 4 элемента) и элементы 4И-НЕ (ТЛ1 — 2 элемента). Пороговые напряжения составляют для всех этих микросхем около 1,7 В (U_пор1) и около 0,9 В (U_пор2). Графическое обозначение триггера Шмитта представляет собой упрощенное изображение его передаточной характеристики с гистерезисом (рис. 4.11).

Наиболее распространенное применение триггеров Шмитта — это формирователь сигнала начального сброса по включению питания схемы. Необходимость такого сигнала сброса вызвана тем, что при включении питания выходные сигналы сложных микросхем, имеющих внутреннюю память (например, регистров, счетчиков), могут принимать произвольные значения, что не всегда удобно. Привести их в необходимое состояние (чаще всего — установить их в нуль) как раз и призван сигнал начального сброса.

Рис. 4.11. Триггеры Шмита

Для формирования сигнала начального сброса используется простая RC-цепочка, причем конденсатор берется с большой емкостью. Напряжение на конденсаторе при включении питания нарастает медленно, в результате чего на выходе триггера Шмитта формируется положительный импульс (рис. 4.12). Использовать для этого обычный инвертор не рекомендуется.

Рис. 4.12. Формирователь импульса начальной установки

по включению питания

Точно так же триггеры Шмитта рекомендуется применять во всех случаях, когда с помощью емкости формируется сигнал с пологими, затянутыми фронтами. В отличие от обычных логических элементов, триггеры Шмитта всегда обеспечивают надежную и стабильную работу. Правда, надо учитывать, что триггеры Шмитта имеют несколько большую задержку, чем обычные логические элементы.

Еще одно применение использование триггера Шмитта состоит в построении генераторов импульсов. В отличие от генераторов на обычных инверторах, в данном случае схема получается гораздо проще: достаточно всего лишь одного инвертирующего триггера Шмитта, одного резистора (порядка сотен Ом) и одного конденсатора (рис. 4.13). При этом очень удобно, что конденсатор одним выводом присоединен к общему проводу, к "земле". Это позволяет применять электролитические конденсаторы большой емкости, а также переменные конденсаторы. Использование двухвходовых триггеров Шмитта дает возможность легко разрешать или запрещать генерацию с помощью управляющего сигнала Разр. При уровне логической единицы на входе Разр. генерация идет, при уровне логического нуля генерации — нет.

Рис. 4.13. Управляемый генератор на триггере Шмита

Нестандартные триггеры Шмитта можно строить также на основе самых обычных логических элементов с обратной связью через резисторы. При этом путем подбора величин этих резисторов можно выбирать значения пороговых напряжений триггера Шмитта.

Для примера на рис. 4.14 показана схема триггера Шмитта на инверторах, которая работает с входными сигналами, симметричными относительно нулевого уровня. Такие сигналы могут быть, например, в передающем кабеле с трансформаторной развязкой. В данном случае триггер Шмитта не только позволяет восстановить искаженную форму сигнала, но еще и усиливает сигнал, а также сдвигает его уровни до значений стандартных нуля и единицы.

Но чаще всего вполне хватает возможностей стандартных триггеров Шмитта, которые не требуют включения внешних элементов и имеют гарантированные характеристики.

Рис. 4.14. Триггер Шмитта, построенный на обычных логических элементах

Наконец, последнее применение триггеров Шмитта, которое мы здесь рассмотрим, состоит в подавлении так называемого дребезга контактов. Дело в том, что любой механический контакт (в кнопках, тумблерах, переключателях и т.д.) не замыкается и не размыкается сразу, мгновенно. Любое замыкание и размыкание сопровождается несколькими быстрыми замыканиями и размыканиями, приводящими к появлению паразитных коротких импульсов, которые могут нарушить работу дальнейшей цифровой схемы. Триггер Шмитта с RC-цепочкой на входе позволяет устранить этот эффект (рис. 4.15).

Рис. 4.15. Триггер Шмитта с RC-цепочкой на входе

Конденсатор заряжается и разряжается довольно медленно, в результате чего короткие импульсы подавляются и не проходят на выход триггера Шмитта. Номинал верхнего по схеме резистора должен в данном случае быть в 6–7 раз больше номинала нижнего, чтобы резистивный делитель при замкнутом тумблере давал на входе триггера Шмитта уровень логического нуля. Сопротивления резисторов должны быть порядка сотен Ом — единиц кОм. Емкость конденсатора может выбираться в широком диапазоне и зависит от того, какова продолжительность дребезга контактов конкретного тумблера.

Контрольные вопросы:

1. Элементы Исключающее ИЛИ?

2. Сложные логические элементы?

3. Триггеры Шмитта?

Список использованной литературы

1. Токхейм Р. Основы цифровой электроники. Перевод с англ.-

М.:Мир,1988.-392с.

2. Зубчук В. И. и др. Справочник по цифровой схемотехнике.- К.: Техника, 1990.-448 с.

3. Прянишников В.А. Электроника: полный курс лекций. – СПб.: Учитель и ученик, 2003. – 416 с. Угрюмов Е.П. Цифровая схемотехника. – СПб.: БХВ-Петербург, 2002. – 528 с.

4. Новиков Ю.В., Калашников О.А., Гуляев С.Э.. Разработка устройств сопряжения для персонального компьютера типа IBM PC- M.: ЭКОМ. 1997-224с.
