Принцип работы и разновидности триггеров

Триггеры

В основе любого триггера (англ. — "тrigger" или "flip-flop") лежит схема из двух логических элементов, которые охвачены положительными обратными связями (то есть сигналы с выходов подаются на входы). В результате подобного включения схема может находиться в одном из двух устойчивых состояний, причем находиться сколь угодно долго, пока на нее подано напряжение питания.

Пример такой схемы (так называемой триггерной ячейки) на двух двухвходовых элементах И-НЕ представлен на рис. 7.1. У схемы есть два инверсных входа: –R — сброс (от английского Reset), и –S — установка (от английского Set), а также два выхода: прямой выход Q и инверсный выход –Q.

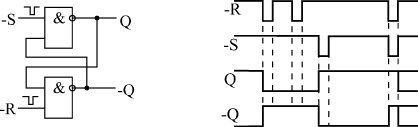

Рис. 7.1. Схема триггерной ячейки

Таблица 7.1. Таблица истинности триггерной ячейки
Входы	Выходы
-R	-S	Q	-Q
		Без изменения
		Не определено

Для правильной работы схемы отрицательные импульсы должны поступать на ее входы не одновременно. Приход импульса на вход -R переводит выход -Q в состояние единицы, а так как сигнал -S при этом единичный, выход Q становится нулевым. Этот же сигнал Q поступает по цепи обратной связи на вход нижнего элемента. Поэтому даже после окончания импульса на входе -R состояние схемы не изменяется (на Q остается нуль, на -Q остается единица). Точно так же при приходе импульса на вход -S выход Q в единицу, а выход -Q — в нуль. Оба эти устойчивых состояния триггерной ячейки могут сохраняться сколь угодно долго, пока не придет очередной входной импульс, — иными словами, схема обладает памятью.

Если оба входных импульса придут строго одновременно, то в момент действия этих импульсов на обоих выходах будут единичные сигналы, а после окончания входных импульсов выходы случайным образом попадут в одно из двух устойчивых состояний. Точно так же случайным образом будет выбрано одно из двух устойчивых состояний триггерной ячейки при включении питания. Временная диаграмма работы триггерной ячейки показана на рисунке.

В стандартные серии цифровых микросхем входит несколько типов микросхем триггеров, различающихся методами управления, а также входными и выходными сигналами. На схемах триггеры обозначаются буквой Т. В отечественных сериях микросхем триггеры имеют наименование ТВ, ТМ и ТР в зависимости от типа триггера. Наиболее распространены три типа (рис. 7.2):

Рис. 7.2. Триггеры трех основных типов

· RS-триггер (обозначается ТР) — самый простой триггер, но редко используемый (а).

· JK-триггер (обозначается ТВ) имеет самое сложное управление, также используется довольно редко (б).

· D-триггер (обозначается ТМ) — наиболее распространенный тип триггера (в).

Примером RS-триггера является микросхема ТР2, в одном корпусе которой находятся четыре RS-триггера. Два триггера имеют по одному входу –R и –S, а два других триггера — по одному входу –R и по два входа –S1 и –S2, объединенных по функции И. Все триггеры имеют только по одному прямому выходу. RS-триггер практически ничем не отличается по своим функциям от триггерной ячейки, рассмотренной ранее (см. рис. 7.1). Отрицательный импульс на входе –R перебрасывает выход в нуль, а отрицательный импульс на входе –S (или на любом из входов –S1 и –S2) перебрасывает выход в единицу. Одновременные сигналы на входах –R и –S переводят выход в единицу, а после окончания импульсов триггер попадает случайным образом в одно из своих устойчивых состояний. Таблица истинности триггера ТР2 с двумя входами установки –S1 и –S2 представлена в табл. 7.2.

Таблица 7.2. Таблица истинности RS-триггера ТР2
Входы	Выходы
-R	-S	Q	-Q
			Без изменения
X
	X
X			Не определен
	X		Не определен

JK-триггер значительно сложнее по своей структуре, чем RS-триггер. Он относится к так называемым тактируемым триггерам, то есть он срабатывает по фронту тактового сигнала. Примером может служить показанная на рис. 7.2 микросхема ТВ9, имеющая в одном корпусе два JK-триггера со входами сброса и установки -R и -S. Входы -R и -S работают точно так же, как и в RS-триггере, то есть отрицательный импульс на входе -R устанавливает прямой выход в нуль, а инверсный — в единицу, а отрицательный импульс на входе -S устанавливает прямой выход в единицу, а инверсный — в нуль.

Однако состояние триггера может быть изменено не только этими сигналами, но и сигналами на двух информационных входах J и K и синхросигналом С. Переключение триггера в этом случае происходит по отрицательному фронту сигнала С (по переходу из единицы в нуль) в зависимости от состояний сигналов J и K. При единице на входе J и нуле на входе К по фронту сигнала С прямой выход устанавливается в единицу (обратный — в нуль). При нуле на входе J и единице на входе К по фронту сигнала С прямой выход устанавливается в нуль (обратный — в единицу). При единичных уровнях на обоих входах J и K по фронту сигнала С триггер меняет состояние своих выходов на противоположные (это называется счетным режимом).

Таблица истинности триггера ТВ9 представлена в табл. 7.3, а временная диаграмма работы — на рис. 7.3.

Таблица 7.3. Таблица истинности JK-триггера ТВ9
Входы	Выходы
-S	-R	C	J	K	Q	-Q
		Х	Х	Х
		Х	Х	Х
		Х	Х	Х	Не определено
		10
		10
		10			Не изменяется
		10			Меняется на проти-воположное
			Х	Х	Не изменяется
			Х	Х	Не изменяется
		01	Х	Х	Не изменяется

Наконец, самый распространенный D-триггер занимает, можно сказать, промежуточное положение между RS-триггером и JK-триггером. Помимо общих для всех триггеров входов установки и сброса –S и –R, он имеет один информационный вход D (вход данных) и один тактовый вход C. Примером может служить показанная на рис. 7.2 микросхема ТМ2, содержащая в одном корпусе два D-триггера с прямыми и инверсными выходами.

Рис. 7.3. Временная диаграмма работы JK-триггера ТВ9

Тактируется триггер (то есть меняет свое состояние) по положительному фронту сигнала С (по его переходу из нуля в единицу) в зависимости от состояния входа данных D. Если на входе D единичный сигнал, то по фронту сигнала С прямой выход триггера устанавливается в единицу (инверсный — в нуль). Если же на входе D — нулевой сигнал, то по фронту сигнала С прямой выход триггера устанавливается в нуль (инверсный — в единицу).

Таблица истинности триггера ТМ2 представлена в табл. 7.4, а временная диаграмма работы — на рис. 7.7.

Таблица 7.4. Таблица истинности D-триггера ТМ2
Входы	Выходы
-S	-R	C	D	Q	-Q
		Х	Х
		Х	Х
		Х	Х	Не определено
		01
		01
			Х	Не меняется
			Х	Не меняется
		10	Х	Не меняется

Рис. 7.4. Временная диаграмма работы D-триггера ТМ2

Остановимся на работе D-триггера чуть подробнее, так как он наиболее часто используется. При этом многие замечания, высказанные здесь относительно D-триггера, будут верны и для других типов триггеров.

Прежде всего отметим, что все приведенные временные диаграммы относятся к первому уровню представления, к уровню логической модели. Конечно же, в реальности все триггеры имеют временные задержки установки выходных сигналов, а также предъявляют определенные временные требования к входным сигналам, при нарушении которых любой триггер будет работать неустойчиво или же не будет работать вообще. Это учитывается на втором уровне представления (в модели с временными задержками).

Например, как уже отмечалось, входные сигналы -R и -S не должны приходить одновременно, иначе состояние триггера будет неопределенным. Длительность сигналов -R и -S также не должна быть слишком малой, иначе триггер может на них не среагировать. Сигнал –R должен начинаться с определенной задержкой после окончания сигнала –S, и наоборот. В первом приближении можно считать, что минимально допустимые временные интервалы между входными сигналами должны равняться 1–2 задержкам логического элемента соответствующей серии.

Точно так же не должна быть слишком малой длительность тактового сигнала C (как положительного, так и отрицательного импульса), иначе триггер может переключаться неустойчиво. Это требование универсально для всех микросхем, срабатывающих по фронту входного сигнала. Принципиально важна и величина временного сдвига (задержки) между установлением сигнала D и рабочим (положительным) фронтом сигнала C. Этот сдвиг тоже не должен быть слишком малым. Не должен быть чрезмерно малым и сдвиг между окончанием сигналов –R и –S и рабочим фронтом сигнала С. Повышенные требования предъявляются также к длительности фронта тактового сигнала С, которая не должна быть слишком большой. Это требование также универсально для всех микросхем, срабатывающих по фронту входного сигнала.

Одним словом, чем сложнее микросхема, тем важнее для нее становятся ограничения второго уровня представления, тем выше требования к разработчику по учету временных задержек и длительностей сигналов. Правда, требования эти не слишком разнообразны и не слишком жестки, поэтому, раз и навсегда усвоив их, можно проектировать любые схемы без грубых ошибок. Самое главное, что надо запомнить, состоит в следующем: цифровые схемы не любят слишком коротких входных сигналов и слишком малых задержек между входными сигналами, функционально связанными между собой. Ориентир здесь очень простой — величина задержки логического элемента данной серии. Поэтому для более быстрых серий ограничения будут менее жесткими, а для более медленных серий — более жесткими.

Несколько слов о величинах задержек микросхем триггеров.

Несмотря на свою достаточно сложную внутреннюю структуру, микросхемы триггеров являются одними из самых быстрых. Задержка срабатывания триггера обычно не превышает 1,5–2 задержки логического элемента. (причем задержки по входам –R и –S чуть меньше, чем по тактовому входу С.) В некоторых сериях JK-триггеры несколько быстрее, чем D-триггеры, в других — наоборот. Важный параметр триггера — максимальная частота тактового сигнала С. Для ее приблизительной оценки можно придерживаться следующего простого правила: период тактового сигнала С не должен быть меньше величины задержки переключения триггера по входу С.
