Промежуточный режим

Режим бегущей волны.

Rн = rл

В данном случае линия полностью согласована с нагрузкой, вся мощность, поступающая от генератора в линию, передается в нагрузку, отраженная волна отсутствует. Ток и напряжение в линии находится в фазе и их амплитуды вдоль линии постоянны, и изменяются только по синусоидальному закону. С изменением времени кривая распределения напряжения перемещается - "бежит" вдоль линии от ее начала к ее концу.

Такой режим является идеальным и на практике не достижим.

Rн <>rл

В данном случае сопротивление нагрузки имеет реактивную составляющую. В радиоволноводе возникает отраженная волна, и часть мощности от нагрузки возвращается к генератору. В результате взаимодействия падающей и отраженной волны амплитуда напряжения и тока по длине волновода становится не равномерной (рис.11).

Для определения стенки отражения наибольшее применение нашли такие величины как:

КСВН - коэффициент стоячей волны по напряжению;

КБВ - коэффициент бегущей волны.

Из формул видно, если Rн л то значение Umin® Umax, и при идеальных условиях Rн= rл; Umax=Umin КБВ=1 и КСВН=1.

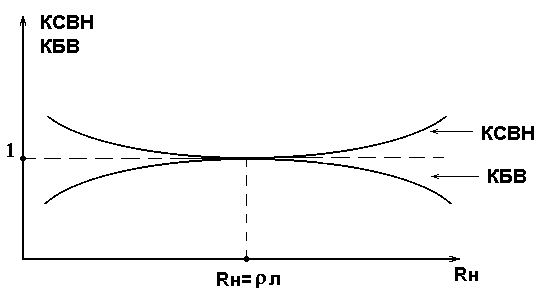

Изменение КБВ и КСВН в волноводе в зависимости от степени

согласования с нагрузкой выражается графиком:
