Амплитудные демодуляторы

Демодуляторы.

Демодулятор - радиотехническое устройство, предназначенное для выделения информационного сигнала из модулированного ВЧ колебания.

Процесс получения напряжения (тока), изменяющегося по закону модуляции, из модулированного напряжения высокой частоты называется демодуляцией(детектированием). В зависимости от вида модуляции в передающей части, в демодуляторе осуществляется амплитудная, частотная или фазовая демодуляция.

Амплитудные демодуляторы предназначены для преобразования ВЧ сигнала, модулированного по амплитуде, в напряжение, меняющееся по закону модуляции. Они применяются как основные детекторы принимаемого сигнала, и являются основной частью фазовых и частотных демодуляторов.

Амплитудная демодуляция осуществляется в нелинейных системах, которые состоят из резистивного нелинейного элемента (диода) и линейной пассивной цепи, являющейся нагрузкой демодулятора.

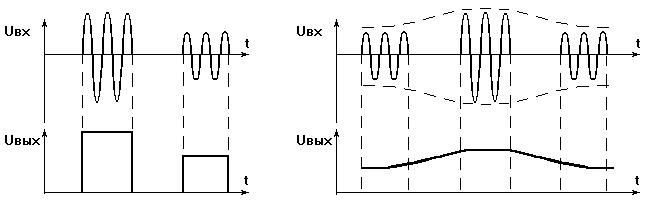

При демодуляции импульсов одной из задач является:

• огибающей импульсов (рис.83);
• выделение огибающей последовательности импульсов (рис.84).

рис. 83 рис. 84

В первом случае на выходе амплитудного демодулятора получаются импульсы постоянного тока (видеоимпульсы), поэтому такой модулятор называют ещё видеодетектором (видеомодулятором), во втором - выходное напряжение пропорционально максимальному значению амплитуды (пиковому) и демодулятор называют пиковым.
