Встряхивающие машины

На столе 3 машины укреплена плита 2 с моделью, на которую устанавливают опоку 1 и заполняют ее формовочной смесью. Стол поднимается под давлением воздуха на 30—80 мм. После того как поршень 4 дойдет до отверстия 5, сжатый воздух выйдет, и стол, падая, ударится о преграду. Уплотнение происходит под действием силы тяжести смеси. Число ударов стола о преграду — борта пневматического цилиндра — составляет 30—50 в минуту.

При встряхивании наиболее сильно уплотняются нижние слои, непосредственно прилегающие к модельной плите. По мере удаления от плиты масса вышележащего слоя смеси уменьшается, а следовательно, уменьшается степень уплотнения. Верхний слой смеси остается практически неуплотненным. Характер плотности смеси по высоте опоки при встряхивании описан кривой 1. Верхние слои смеси в опоках дополнительно уплотняют подпрессовкой. С этой целью на машинах устанавливают специальные устройства. Характер распределения плотности смеси по высоте опоки после встряхивания и подпрессовки описывается кривой 2.

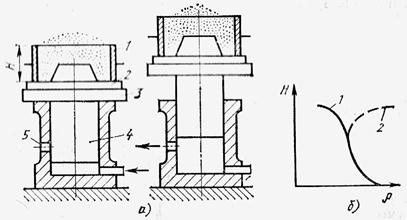

Рисунок – Схема работы встряхивающей формовочной машины и распределение степени уплотнения смеси по высоте опоки
