Продолжение «Системы передачи информации»

Лекция 10.

В системах передачи информации различают также выделенные (некоммутируемые) и коммутируемые каналы связи.

Выделенные каналы

Коммутируемые каналы

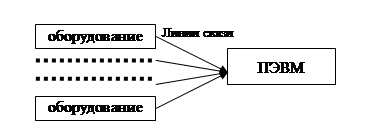

При использовании выделенных каналов связи приемосвязывающая (передающая) аппаратура постоянно связана между собой проводниками. Это обеспечивает высокую готовность системы к передачи информации и обеспечивает качество связи.

Недостаток: высокая стоимость системы передачи информации в связи большим количеством линий связи. Использование выделенных каналов связи оправдывается лишь при больших объемах трафика (информационных потоков).

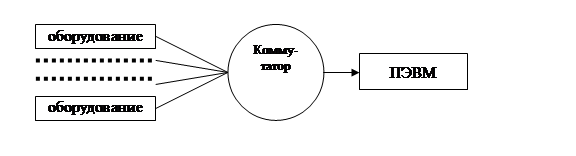

Коммутируемые связи отличаются от выделенных каналов наличием одного или нескольких коммутаторов на пути прохождения сигналов. Подобные каналы связи отличаются высокой гибкостью и сравнительно небольшой стоимостью при малых объемах трафика.

Недостаток: потеря времени на коммутацию, низкое качество связи, возможность блокировки сигналов в связи с занятостью линий связи и возможным ожиданием, большая стоимость при наличии значительных объемов трафика.

Информация по линиям связи передается в виде аналоговых или цифровых электрических сигналов. Аналоговые сигналы принимают бесконечное множество значений в ограниченном интервале их измерений. Цифровые (дискретные) принимают два или несколько фиксированных значений. При работе с аналоговыми сигналами для передачи по линиям связи закодированных данных используют аналоговый несущий сигнал синусоидальной формы. Именно этот сигнал передается по каналам связи с дальнейшим преобразованием его приемной аппаратуры в исходный сигнал. Замена исходного аналогового сигнала несущим требует его модуляции, т. е. наложения образа передаваемого сигнала на несущий. Такая модуляция будет трех видов: амплитудная, частотная и фазовая.

При амплитудной модуляции частота сигнала не изменяется, а изменения в передающем сигнале компенсируются величиной амплитуды.

При частотной соответственно изменяется частота передаваемого сигнала. При фазовой – фаза.

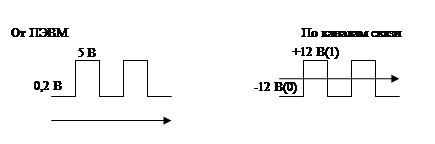

Модуляция и демодуляция осуществляется модемом. При работе с цифровыми сигналами для передачи по измерительным каналам от ПЭВМ необходимо так же преобразование информации.

Это преобразование осуществляется адаптером.

Опознание сигнала осуществляется приемником с помощью его измерения, но измерить можно только полученный сигнал. Для того, чтобы не пропустить передаваемые сигналы нужно синхронизировать работу передающего и приемного устройства.

Синхронизация бывает трех видов:

· Синхронная передача данных;

· Асинхронная;

· Передача с автоподстройкой.

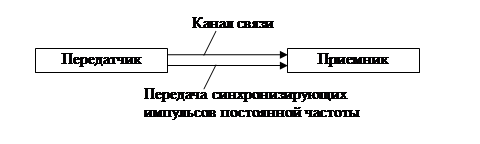

Для синхронной передачи характерно 2 канала связи. По одному из них передается информация, а по другому синхронизирующие импульсы, в соответствии с получением которых приемник осуществляет выборку из каналов связи.

Достоинство: высокое качество связи.

Недостаток: наличие второй линии связи.

Асинхронная передача не требует дополнительной связи. Информация передается фиксированными блоками.

Используется при передаче данных с небольшой скоростью передачи.

Передача с автоподстройкой заключается в наличии в самом сигнале самосинхронизирующихся кодов, которые периодически и часто изменяют уровни сигналов. Именно в момент изменения уровня сигнала и осуществляется прием передаваемого сигнала.
